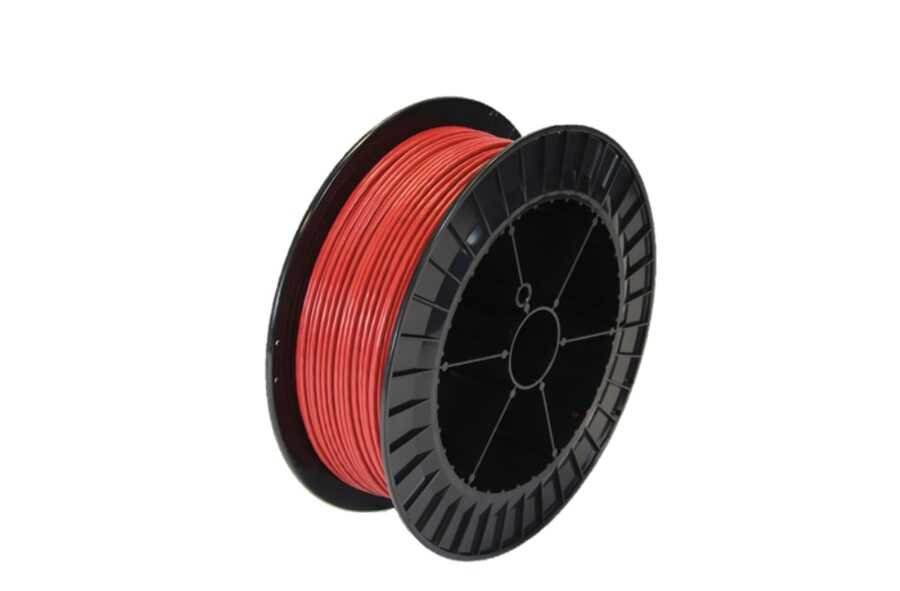

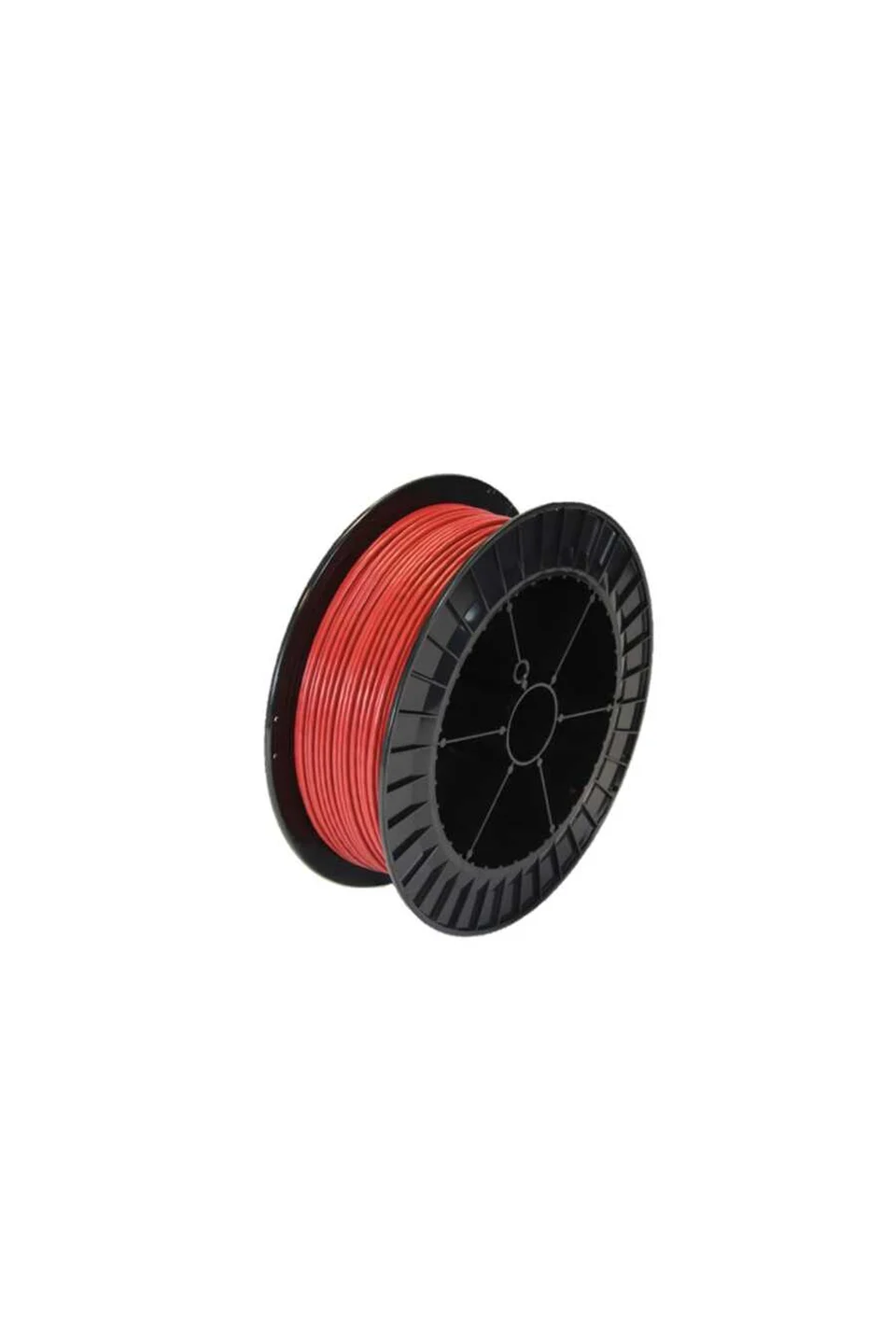

AD68-0100 - Alarmline II Dijital LHD Kablo 68°C (155°F) w/ PVC 100 Metre

Ürün Tanımı :

68°C (155°F) sabit sıcaklık tetikleme derecesine sahip Dijital Doğrusal Isı Algılama (LHD) kablosudur.

Dış Kaplama :

Standart PVC dış kaplamaya sahiptir ve iç mekan kullanımı için uygundur.

Kablo Uzunluğu :

100 metre uzunluğunda temin edilir.

Kullanım Alanı :

Diğer algılama türlerinin uygun olmadığı uygulamalarda kullanılabilir.

Çalışma Şekli :

Kablonun içindeki yalıtım malzemesi, sıcaklık artışıyla yumuşar.

Bükülmüş iletkenlerin gerilimi, iki iletken çekirdeğin birleşmesine neden olur.

Basit bir anahtar işlevi görerek, sonlandırma direnci (EOL) ve alarm tetikleme dirençleri ile birleştirildiğinde yangın izleme ekipmanına sinyal gönderir.

Uygulama Alanı :

Konvansiyonel yangın algılama zonları veya adreslenebilir arayüz birimleri gibi izlenen girişler aracılığıyla sinyal gönderilebilir.

Konum Kontrol Ünitesi :

İsteğe bağlı dijital konum kontrol ünitesi, sensör kablosunu izler ve alarm koşulunun kablo boyunca nerede gerçekleştiğini tespit edebilir.

Montaj Klipsleri

Kablo Montaj Klipsleri :

‘Edge’ (Kenar), ‘A’, ‘P’ ve ‘T’ klipsleri ile doğru mesafede montaj yapılabilir.

Klipsler, kabloyu kablo tavaları, çelik yapılar, tavanlar ve duvarlardan uygun mesafede tutarken ısı yalıtımı sağlar.

Detaylar

Onaylar :

cUL/UL 521 onaylı,

FM onaylı (Sınıf 3210)

Maksimum Çevrim Uzunluğu :

Her bölge için 3000m (10.000ft)

Algılama :

Kablo boyunca algılama yapılabilir.

Çevre Şartları İçin Uygun Kaplama Seçenekleri :

Farklı çevre koşulları için opsiyonel ekstrüzyonlar mevcuttur.

Bakım Gerektirmeyen Basit Kurulum.

Tehlikeli Alanlarda Kullanıma Uygun.

RoHS Uyumlu.

Teknik Özellikler

Elektriksel Özellikler :

Çalışma Gerilimi : 0 - 30VAC, 0 - 42VDC

Kablo Çekirdek Sayısı : 2

İletken Direnci : ~100 ohm/km (30.4 ohm/Kft)

Kapasitans : 88 - 150 pF/m

Endüktans : 540 - 1050 nH/m

Fiziksel Özellikler :

Dış Çap : 3.6 mm ± 0.12 mm

Net Ağırlık : 2 kg

Renk : Kırmızı

Montaj Tipi : Kablo montajı

Çevresel Özellikler :

Çalışma Sıcaklığı : 45°C (113°F) maksimum

Bağıl Nem : 0 - 100%, yoğuşmasız

Kullanım Alanı : İç ve dış mekan

Düzenleyici Sertifikalar :

CE,

FM,

UL

Özellikler

Ürün Kodu :

AD68-0100

Ürün Tanımı :

68°C (155°F) sabit sıcaklık tetikleme derecesine sahip Dijital Doğrusal Isı Algılama (LHD) kablosu

Dış Kaplama :

Standart PVC

Kullanım Alanı :

İç mekan uygulamaları

Kablo Uzunluğu :

100 metre

Çalışma Gerilimi :

0 - 30VAC, 0 - 42VDC

Kablo Çekirdek Sayısı :

2

İletken Direnci :

~100 ohm/km (30.4 ohm/Kft)

Kapasitans :

88 - 150 pF/m

Endüktans :

540 - 1050 nH/m

Dış Çap :

3.6 mm ± 0.12 mm

Net Ağırlık :

2 kg

Renk :

Kırmızı

Montaj Tipi :

Kablo montajı

Çalışma Sıcaklığı :

45°C (113°F) maksimum

Bağıl Nem :

0 - 100%, yoğuşmasız

Kullanım Alanı :

İç ve dış mekan

Sertifikalar :

CE, FM, UL

Onaylar :

cUL/UL 521, FM (Sınıf 3210)

Maksimum Çevrim Uzunluğu :

3000m (10.000ft her bölge için
