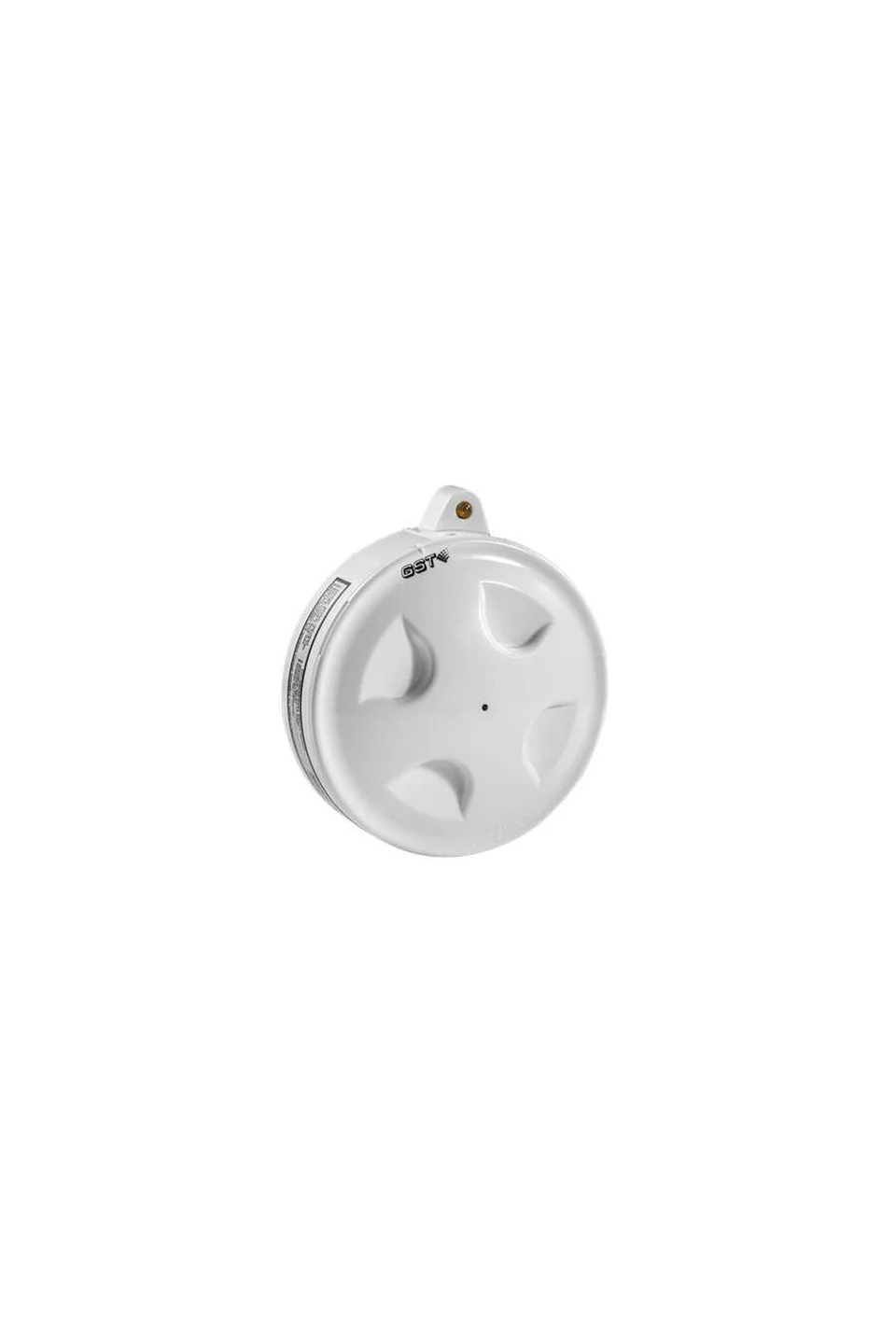

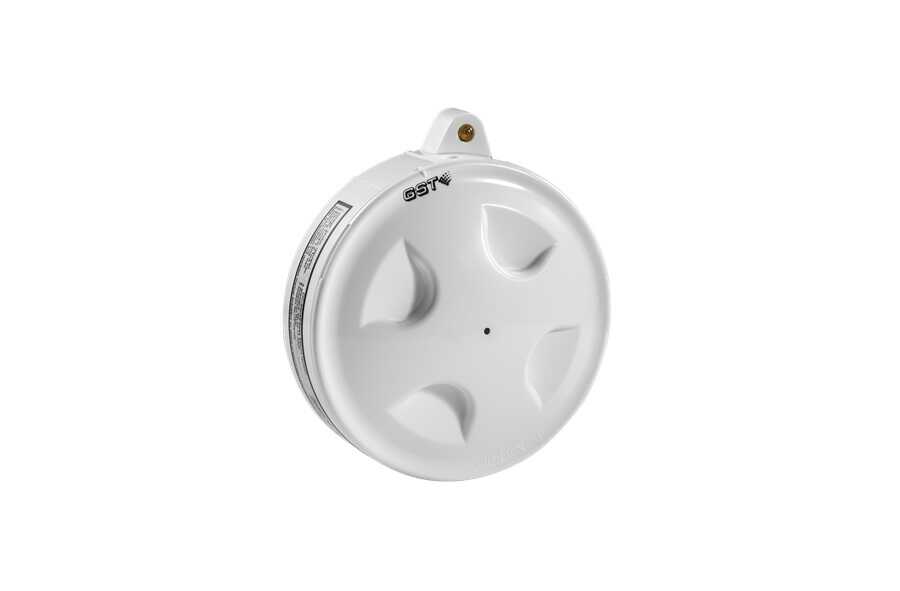

DC-9504E İzolatörlü Adresli Dedektör Tabanı

DC-9504E İzolatörlü Adresli Dedektör Tabanı

DC-9504E - İzolatörlü Taban

Yangın alarm sistemlerinde kısa devre izolasyonu sağlar:

Döngü tipi yangın alarm sistemlerinde, döngü hattının kısmi kısa devre yapması durumunda, DC-9504E İzolatör kısa devreyi izole ederek sistemin diğer bölümlerinin normal çalışmasını sağlar ve arızalı bölgeyi tespit eder.

Sınıf A ve Sınıf B Sistemlere Uygundur:

Çeşitli döngü yangın alarm sistemleri ile uyumludur ve hem Sınıf A hem de Sınıf B modlarında çalışabilir.

Dedektör Tabanı Olarak Kullanılabilir:

İzolatör, dedektör tabanı yerine kullanılabilir, bu sayede montaj ve kablolama maliyetlerinden tasarruf sağlar.

Temel Özellikler

Giriş ve Çıkış Bağlantıları:

Giriş ve çıkış bağlantıları yönsüz olarak kullanılabilir ve ters bağlantıya karşı duyarlıdır.

Gecikmeli Güç Yükleme:

Çıkış uç cihazlarına güç gecikmeli olarak yüklenir, bu sayede yüksek yük akımı sırasında geçici akımlar önlenir.

Tak-Çalıştır Yapısı:

Kolay takıp çıkarılabilen bir yapıya sahiptir.

Sertifikalar ve Uyumluluk

Standartlar:

CE, CPD, EN54-17

Sertifikalar:

LPCB

Uyumluluk:

BS5839-1 standardına uyumlu

WEEE ve RoHS direktiflerine uyumlu

Bağlantı ve Montaj Bilgisi

Bağlantı Terminalleri:

1 ve 3 numaralı terminaller: Çıkış kabloları (1 pozitif, 3 negatif)

5 ve 6 numaralı terminaller: Giriş kabloları (5 negatif, 6 pozitif)

2 ve 4 numaralı terminaller: Uzaktan gösterge çıkışı

Önerilen Kablolama:

1,0 mm² veya üzeri yangın alarm kablosu kullanılması önerilir, yerel yönetmeliklere bağlıdır.

Teknik Özellikler

Çalışma Gerilimi:

24V DC

Bekleme Akımı:

≤ 100 µA

Kapasite:

Her iki izolatör arasında maksimum 32 cihaz bağlanabilir.

Bir döngü üzerinde maksimum 128 izolatör kullanılabilir.

LED Göstergesi:

Sarı LED, tarama durumunda yanıp söner, aktif durumda sürekli yanar.

Koruma Sınıfı:

IP33 (Kapak ile)

IP22 (Kapaksız)

Çalışma Sıcaklığı:

-10°C ~ +55°C

Bağıl Nem:

%95, yoğunlaşmayan

Gövde Malzemesi:

ABS plastik.

Boyutlar:

100 mm (Çap) x 39 mm (Yükseklik)

Montaj Delik Aralığı:

45 mm - 75 mm

Ağırlık:

Yaklaşık 100 gram

Uyumlu Paneller

*

GST100 Akıllı Yangın Paneli

*

GST200 Akıllı Yangın Paneli

*

GST200-2 Akıllı Yangın Paneli

*

GST200N Akıllı Yangın Paneli

*

GST-IFP8 Akıllı Yangın Paneli

*

GST5000W Akıllı Yangın Paneli

*

GST5000R Akıllı Yangın Paneli

Uyumlu Dedektörler

*

I Serisi Akıllı Dedektörler

Özellikler

Ürün Adı :

DC-9504E Loop Isolator

Kullanım Amacı :

Yangın alarm sistemlerinde kısa devre izolasyonu sağlar ve arızalı bölgeyi izole ederek sistemin geri kalanının normal çalışmasını garanti eder.

Standart Uyumluluğu :

EN54-17, BS5839-1, LPCB sertifikalı, CE / CPD, WEEE & RoHS uyumlu.

Çalışma Gerilimi :

24V DC

Bekleme Akımı :

≤ 100 µA

Kapasite :

Maksimum 32 cihaz (her iki izolatör arasında), bir loop üzerinde maksimum 128 izolatör.

LED Göstergesi :

Sarı LED, tarama sırasında yanıp söner, aktif durumda sürekli yanar.

Koruma Sınıfı

IP33 (kapak ile), IP22 (kapaksız).

Çalışma Sıcaklığı :

-10°C ~ +55°C

Bağıl Nem :

%95 (yoğunlaşmayan).

Gövde Malzemesi :

ABS Plastik

Boyutlar :

100 mm (Çap) x 39 mm (Yükseklik)

Montaj Delik Aralığı :

45 mm - 75 mm

Ağırlık :

Yaklaşık 100 gram

Uyumlu Paneller :

GST100 Intelligent Fire Panel

GST200 Intelligent Fire Panel

GST200-2 Intelligent Fire Panel

GST200N Intelligent Fire Panel

GST-IFP8 Intelligent Fire Panel

GST5000W Intelligent Fire Panel

GST5000R Intelligent Fire Panel
