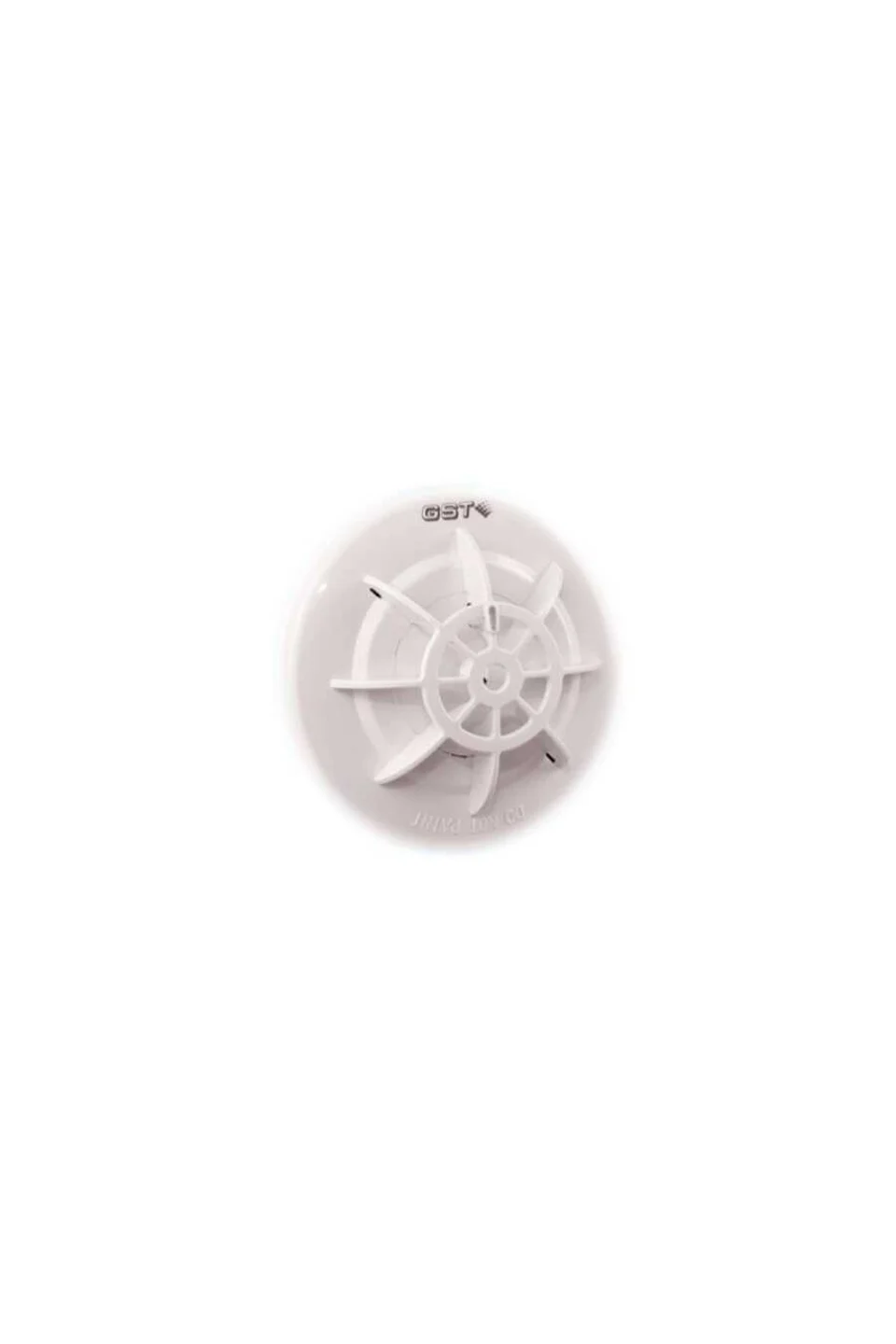

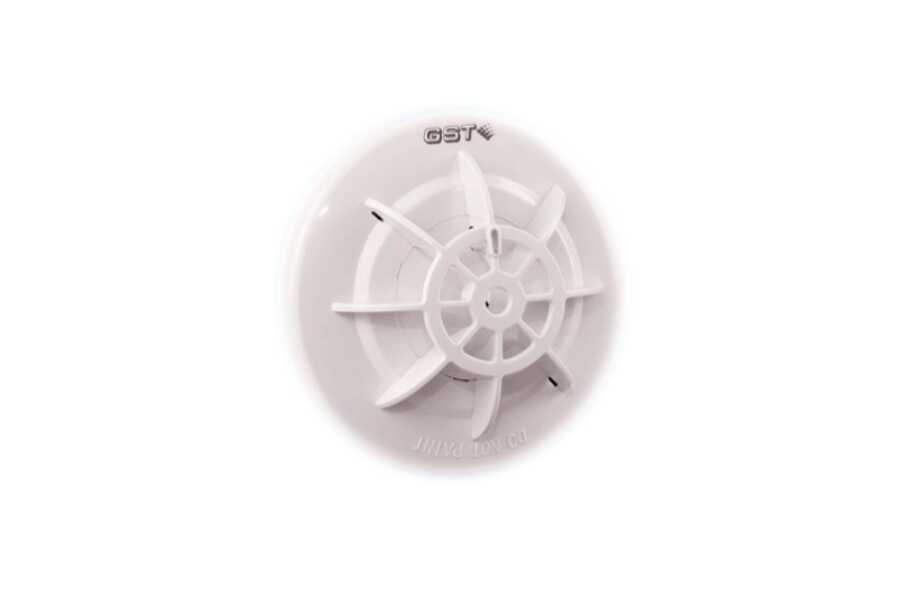

DI-9103E - Akıllı Adresli Isı Dedektörü (Sabit Isı ve Isı Artış)

Özellikler

*

Elektronik olarak adreslenebilir.

*

3 sınıf programlanabilir (A1R, A2S, BS).

*

Kendi kendine teşhis özelliği bulunur.

*

Reed anahtarı ile test edilebilir.

*

Yangın LED’i 360° görüş açısı sağlar.

*

Uzaktan gösterge çıkışı mevcuttur.

*

EN 54-5 standardına uygundur.

*

Anket LED’i kapatılabilir.

Açıklama

*

DI-9103E Akıllı Sabit ve Hızlı Sıcaklık Artışı Isı Dedektörü, GST akıllı yangın alarm kontrol panelleri (FACP) ile birlikte kullanılarak bir yangın algılama sistemi oluşturur.

*

Dedektör, yangın alarmını LED göstergesi ile belirtir ve sinyali FACP'ye iletir.

Bağlantı ve Kablolama

Dedektör tabanında dört terminal bulunmaktadır:

1 ve 3: Loop bağlantısı (polarite duyarsız)

2: Uzaktan gösterge pozitif terminali

4: Uzaktan gösterge negatif terminali

Önerilen Kablolama:

Tüm terminaller için 1.0 mm² veya üzeri yangın kablosu kullanılmalı.

Metal boru veya alev geciktirici boru kullanımı önerilir.

Yanlış bağlantıları önlemek için farklı renklerde kablolar tercih edilmelidir.

Kurulum

*

Dedektör ve taban üzerindeki konum işaretleri ile sabit bir kurulum yönü sağlanır.

*

Tabanı iki vidayla sabitleyin, ardından dedektörü taban işaretleri ile hizalayarak döndürün.

*

Kurulum adımlarını görselde gösterildiği gibi uygulayın.

Uygulama

*

Dedektör, ani sıcaklık artışının meydana geldiği yerlerde özellikle kullanıma uygundur.

*

Duman dedektörleri ile birlikte kullanıldığında, yangını daha güvenilir bir şekilde algılar ve kayıpları azaltır.

*

Dedektör, P-9910B programlayıcı kullanılarak adreslenebilir ve sınıfı değiştirilebilir.

LED Göstergeleri

HL1 LED (Kırmızı):

Normal çalışmada yanar veya yanıp söner.

HL2 LED (Yeşil):

RS232 arayüzü düzgün çalıştığında yanıp söner.

Teknik Özellikler

Haberleşme Arayüzü:

RS232

İletişim Mesafesi:

15 metreye kadar.

Baud Hızı:

4800 bps

Çalışma Sıcaklığı:

0°C ~ +40°C

Bağıl Nem:

%95’e kadar, yoğunlaşmayan ortamlarda çalışabilir.

Koruma Derecesi:

IP2X

Tipik Sabit Sıcaklık:

Sınıf A1: 58°C

Sınıf A2: 62°C

Sınıf B: 77°C

Boyutlar:

Çap: 100 mm, Yükseklik: 53.3 mm (taban ile birlikte)

Montaj Deliği Mesafesi:

45 mm ~ 75 mm

Malzeme:

ABS

Ağırlık:

Yaklaşık 110 g (taban ile birlikte)

Test Yöntemleri

Reed Anahtarı ile Test:

Dedektörün test alanına bir kontrol aracı yaklaştırın ve birkaç saniye tutun.

Sıcaklık Testi:

Dedektörün termistörüne bir ısıtıcı (örneğin saç kurutma makinesi) ile ısı uygulayın.

Güç Kesip Yeniden Bağlama:

Testten sonra dedektörün gücünü 5 saniyeden fazla kesin ve tekrar bağlayın.

Bakım ve Temizlik

*

Dedektör toz, nem ve korozyondan korunmalıdır.

*

Dedektör, kullanım başlamadan önce toz kapaklarıyla korunmalıdır.

*

Yıllık olarak temizlik yapılmalıdır.

*

Temizlikten sonra dedektör yeniden test edilmeli ve normal çalıştığından emin olunmalıdır.

*

Her 6 ayda bir yangın simülasyonu testi yapılmalıdır.

Aksesuarlar ve Araçlar

*

P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş

edilmelidir.

*

DB-01

Tabanı: Ayrı olarak sipariş edilmelidir.

*

T-MT Komisyon Aracı: Ayrı olarak sipariş edilmelidir.

Atık Yönetimi (WEEE) Bilgisi

*

Ürün, 2012/19/EU WEEE yönetmeliğine uygundur.

*

Yerel atık toplama noktalarında uygun şekilde geri dönüştürülmelidir.

Garanti

*

GST, ürünün tasarım, malzeme ve işçilik hatalarından arınmış olduğunu garanti eder.

*

Yanlış kurulum veya talimatlara uygun olmayan kullanım garanti kapsamı dışındadır.

Özellikler

Haberleşme Protokolü :

Modbus RTU haberleşme protokolü ile uyumludur.

Arayüz :

RS232 arayüzüne sahiptir, üçüncü parti sistem entegrasyonu için kullanılır.

LED Göstergeleri :

HL1 LED (Kırmızı): Normal çalıştığında yanar veya yanıp söner.

HL2 LED (Yeşil): RS232 arayüzü düzgün çalıştığında yanıp söner.

Bağlantı Tipleri :

XS2: Üçüncü taraf sistem ile bağlantı için.

XS3 ve XS4: GST-IFP8 iletişim kartı bağlantısı için.

Çalışma Sıcaklığı :

0°C ~ +40°C

Bağıl Nem :

%95’e kadar, yoğunlaşmayan ortamlarda çalışabilir.

Malzeme :

ABS

Boyutlar :

Çap: 100 mm, Yükseklik: 53.3 mm (taban ile birlikte)

Montaj Deliği Mesafesi :

45 mm ~ 75 mm

Ağırlık :

Yaklaşık 110 g (taban ile birlikte)

Koruma Derecesi :

IP2X

Tipik Sabit Sıcaklık Değerleri :

Sınıf A1: 58°C

Sınıf A2: 62°C

Sınıf B: 77°C

Garanti :

GST, ürünün tasarım, malzeme ve işçilik hatalarından arınmış olduğunu garanti eder. Yanlış kurulum veya talimatlara uygun olmayan kullanım garanti kapsamı dışındadır.

Atık Yönetimi (WEEE) Bilgisi :

Ürün, 2012/19/EU WEEE yönetmeliğine uygundur. Yerel atık toplama noktalarında uygun şekilde geri dönüştürülmelidir.
