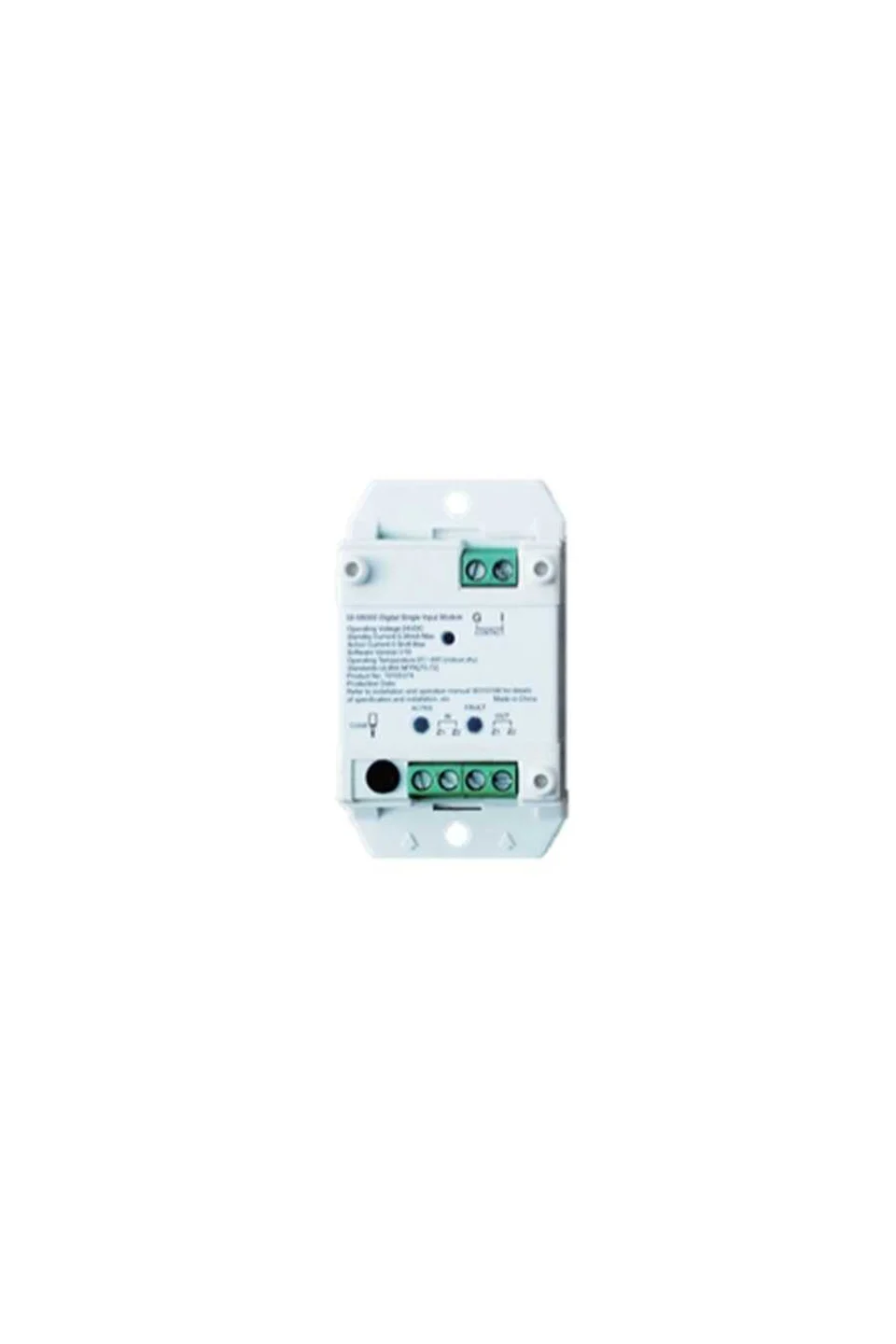

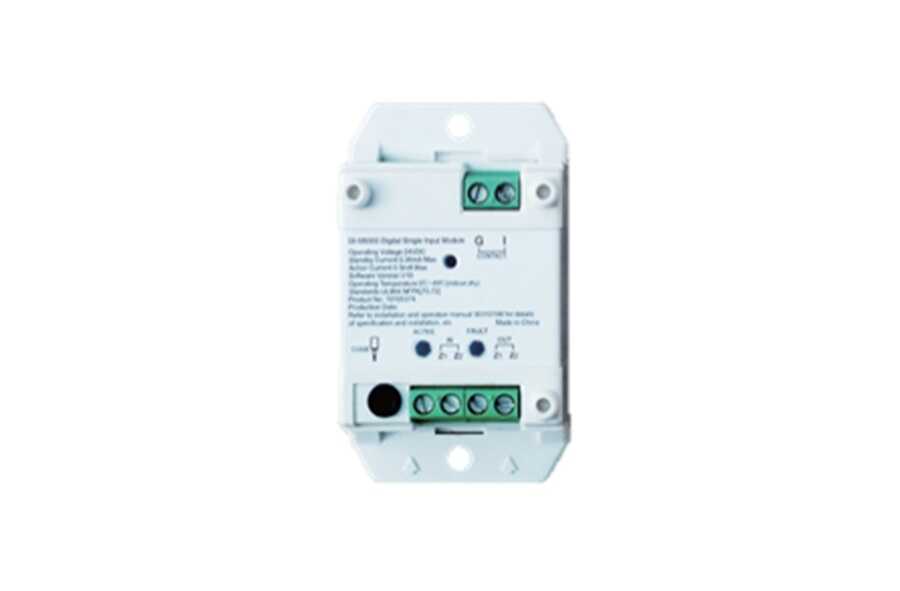

DI-9300E - Dijital Tekli Giriş Modülü

Özellikler

*

Normalde kapalı (NC) veya normalde açık (NO) giriş, el tipi programlayıcı ile ayarlanabilir.

*

Elektronik adresleme özelliği, adreslerin sahada değiştirilebilmesini sağlar.

*

Dahili mikroişlemci, mesajları akıllı bir şekilde işler.

*

Giriş terminalleri, AD örnekleme yaparak doğru test verileri sağlar.

*

DIN rayına veya duvara montaj yapılabilir.

*

Standart: EN 54-18: 2005.

Açıklama

*

DI-9300E Dijital Tek Giriş Modülü, yangın söndürme cihazlarından normalde açık veya normalde kapalı anahtar sinyalini alır ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir.

*

Bu tür bir cihaz aktive olduğunda, modül çıkış sinyalini FACP’ye iletir ve ilgili cihazları alarm veya aktivasyon durumuna geçirir.

Bağlantı ve Kablolama

Modülün terminalleri aşağıdaki gibidir:

(Z1, Z2):

FACP çevrim bağlantısı, polarite duyarsızdır.

(I, G):

Normalde açık kontak ile bağlantı yapılır. Alarm durumunda veya durum değişikliğinde kapatır. Ayrıca el tipi programlayıcı ile normalde kapalı giriş olarak ayarlanabilir.

CODE:

Programlayıcı ile bağlantı yapılır.

Önerilen Kablolama:

Minimum 1.0mm² yangın kablosu kullanılmalıdır. Yerel kodlara uygun olarak yapılmalıdır.

Kurulum

*

Uyarı: Modülü kurmadan önce, çevrimden gelen gücü kesin ve montaj rayının güvenli bir şekilde takılı olduğundan emin olun.

*

Kurulumdan önce, muhafazanın sağlam olduğundan ve işaretlemelerin tam olduğundan emin olun.

*

Modül, 35mm DIN rayı üzerine monte edilebilir.

*

Ayrıca, duvara monte etmek için 4 montaj vidası kullanılabilir. Minimum montaj alanı: 67mm.

Uygulama

Modül, aşağıdaki cihazların durumunu izlemek için kullanılabilir:

Su akış göstergesi, basınç anahtarı, pozisyon anahtarı, sinyal vanası ve Açık/Kapalı sinyali geri besleme yapabilen diğer cihazlar.

Programlama Parametreleri

*

Parametreler, P-9910B programlayıcı ile programlanabilir.

*

Varsayılan parametre: Normalde açık (NO).

*

Giriş direnci ve ürün durumu ilişkisi aşağıdaki gibidir:

Normalde Açık (NO) 11.7 kΩ Hata

Diğer Normal

Normalde Kapalı (NC) 11.7 kΩ Aktif

Diğer Normal

Teknik Özellikler

Çalışma Voltajı :

Çevrim: 24VDC (16V - 28V)

Bekleme Akımı :

≤ 0.26mA

Çalışma Akımı :

≤ 0.5mA

Programlama :

Elektronik olarak adresleme yapılabilir

Adres Aralığı :

1 - 242

LED Göstergeleri :

Aktif LED: Kırmızı, aktivasyonda yanar.

Hata LED: Sarı, giriş hatasında yanıp söner.

Koruma Derecesi :

IP30

Çalışma Sıcaklığı :

-10°C - +55°C

Bağıl Nem :

%95’e kadar, yoğunlaşmayan

Montaj Tipi :

35mm DIN rayı

Malzeme ve Renk :

ABS, beyaz (RAL9016)

Boyutlar (UxGxY) :

78mm × 45.3mm × 28.5mm

Ağırlık :

Yaklaşık 36.8g

Aksesuarlar ve Araçlar

P-9910B :

El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir

RT-0.25W-4.7kΩ ±5%-25mm :

Direnç, ürünle birlikte verilir

Özellik

Ürün Adı :

DI-9300E Dijital Tek Giriş Modülü

Çalışma Modu :

Normalde açık veya normalde kapalı girişleri alabilir ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir.

Elektronik Adresleme :

Adresler el tipi programlayıcı ile değiştirilebilir.

Mikroişlemci Özelliği :

Mikroişlemci, mesajları akıllı bir şekilde işler ve doğru sonuç verir.

Çalışma Voltajı :

Çevrim: 24VDC (16V - 28V)

Bekleme Akımı :

≤ 0.26mA

Çalışma Akımı :

≤ 0.5mA

Programlama Yöntemi :

Elektronik olarak adresleme yapılabilir.

Adres Aralığı :

1 - 242 arası adres kaplayabilir.

LED Göstergeler :

**Aktif LED**: Kırmızı, aktivasyonda yanar.

**Hata LED**: Sarı, giriş hatasında yanıp söner.

Koruma Derecesi :

IP30

Çalışma Sıcaklığı :

-10°C - +55°C

Bağıl Nem :

%95’e kadar, yoğunlaşmayan

Montaj Tipi :

35mm DIN rayına veya duvara montaj yapılabilir.

Malzeme ve Renk :

ABS, beyaz (RAL9016)

Boyutlar (UxGxY) :

78mm × 45.3mm × 28.5mm

Ağırlık :

Yaklaşık 36.8g

Aksesuarlar ve Araçlar :

P-9910B : El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir

RT-0.25W-4.7kΩ ±5%-25mm :
