DI-9305E Adresli Dijital Tekli Çıkış Modülü

DI-9305E Adresli Dijital Tekli Çıkış Modülü

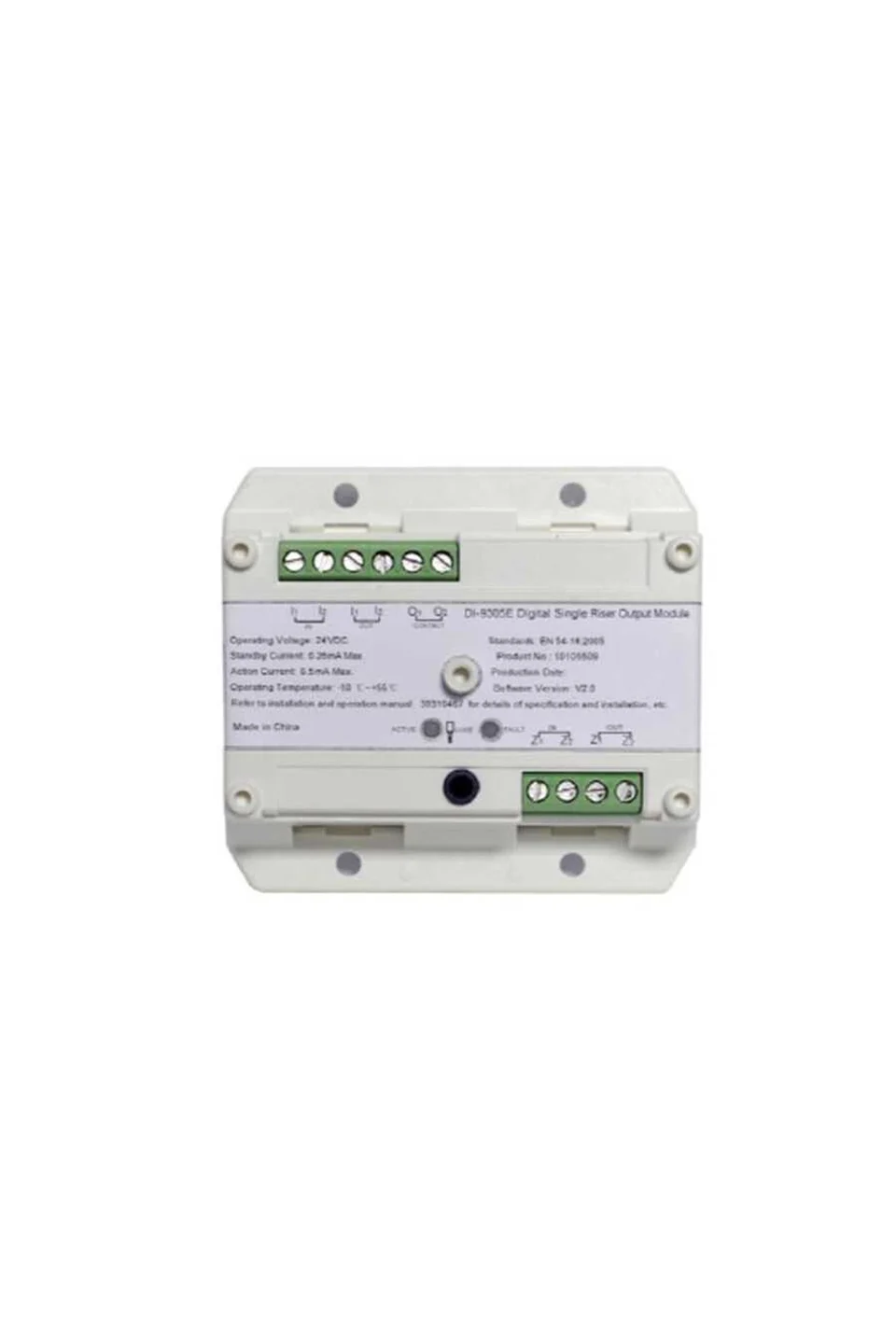

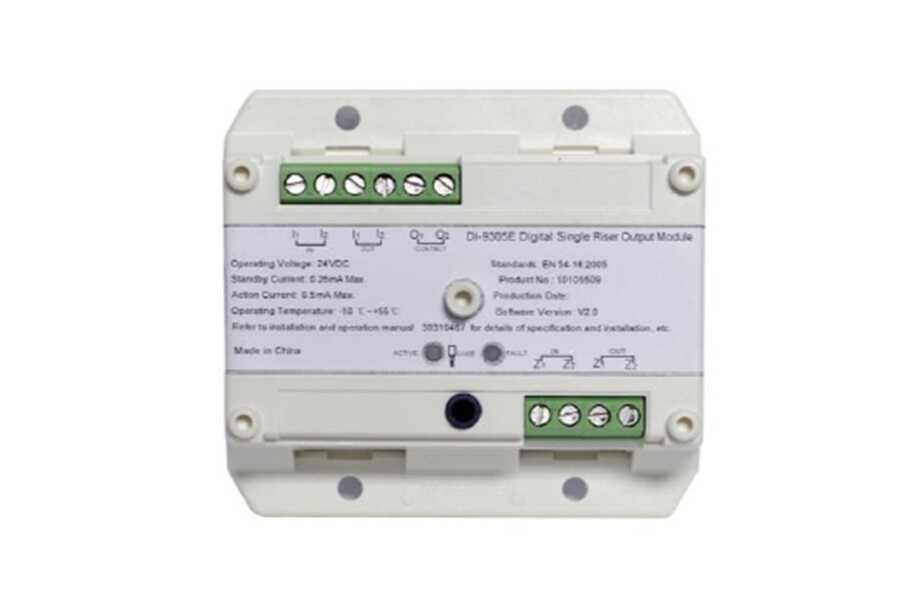

DI-9305E - Dijital Tekli Çıkış Modülü

Kablo kontrolü:

Çıkış kabloları, ses giriş kabloları veya 24V giriş kabloları için kablo kontrolü sağlar.

Tek adres işgal eder:

Adres sahada değiştirilebilir.

Çıkış portu:

Hassas test için AD örnekleme teknolojisi kullanır.

Montaj Yöntemleri:

DIN-Rail (ray montajı) veya duvara montaj yapılabilir.

Standart:

EN 54-18:2005 uyumlu.

Açıklama

*

DI-9305E Dijital Tek Riser Çıkış Modülü, bir mikroişlemci ile yangın alarm kontrol paneli (FACP) ile iletişim kurabilir.

*

Modül, 70V/100V giriş ses sinyali kabloları veya 24VDC giriş kablosu ile bağlantı kurmak için tasarlanmıştır.

*

Giriş veya çıkış portlarının durumunu kontrol edebilir ve kontrol yöntemi ayarlanabilir.

Bağlantı ve Kablolama

(Z1, Z2) IN & OUT:

FACP çevrim devresi ile bağlantı, polariteye duyarsızdır.

O1, O2:

Çıkış terminalleri.

(I1, I2) IN & OUT:

Güç giriş terminalleri, 24V sinyal terminalleri veya 70V/100V ses sinyal terminalleri ile bağlantı yapılabilir. (Not: I1 ve I2 arasında 50kΩ direnç bulunur.)

CODE:

P-9910B programcı ile bağlantı yapılır.

Önerilen Kablolama:

Tüm terminaller için 1.0mm² veya üzeri yangın kablosu kullanımı ve yerel yönetmeliklere uyulması gerekmektedir.

Kurulum

*

Modülü kurmadan önce, çevrim gücünü kesin ve kılavuz rayın güvenli bir şekilde monte edildiğinden emin olun.

*

Kurulumdan önce, muhafazanın iyi durumda olduğundan ve işaretlerin tam olduğundan emin olun.

*

Modül, 35mm DIN-Rail üzerine veya 4 montaj vidası ile duvara monte edilebilir. Minimum montaj alanı: 67mm x 40.5mm.

Uygulama

*

I1/I2 terminallerini O1/O2 terminalleri ile bağlayın.

*

Modül adresi, sahada P-9910B El Tipi Programlayıcı ile programlanabilir.

Programlama Parametreleri

*

Programlayıcı bekleme durumundayken, “456” girip “Temizle” tuşuna basarak programcı kilidini açın.

*

Fn + 3 tuşlarına basın ve ekranda “—” sembolü göründüğünde, parametreleri girin.

*

“Program” tuşuna basarak, parametrelerin girildiğini belirten “P” sembolünü bekleyin.

Kontrol Yöntemleri

Giriş Kontrolü:

1: Kontrol yok.

Diğerleri: Kontrol var (Varsayılan).

Çıkış Kontrolü:

1: Kontrol yok.

Diğerleri: Kontrol var (Varsayılan).

Çıkış Direnci ve Ürün Durumu

O1/O2 port direnci:

100kΩ: Hata.

Diğer: Normal.

Giriş Gerilimi ve Ürün Durumu

Giriş port gerilimi:

19 V: Normal.

Sistem Bağlantıları

Ses Sinyalleri İçin Bağlantı:

I1/I2 terminalleri ile O1/O2 terminallerini bağlayın.

47kΩ uç direnç ekleyin.

Cihazı FACP'ye bağlayın.

24VDC Bağlantısı:

I1/I2 terminalleri ile O1/O2 terminallerini bağlayın.

47kΩ uç direnç ekleyin.

Cihazı FACP'ye ve 24VDC sinyaline bağlayın.

Teknik Özellikler

Çalışma Voltajı:

Çevrim 24VDC (16VDC - 28VDC).

Bekleme Akımı:

≤ 0.26mA.

Eylem Akımı:

≤ 0.5mA.

Maksimum Çıkış Yükü:

2A@30VDC.

Ses Girişi Kapasitesi:

70V: Maksimum 60W.

100V: Maksimum 60W.

Röle Çıkışı:

Voltaj içermeyen kontak.

Programlama Yöntemi:

Elektronik adresleme, 1 - 242 arası bir adres.

Aktif LED:

Röle aktive olduğunda kırmızı yanar.

Hata LED'i:

Giriş hatası olduğunda sarı yanar.

Koruma Derecesi:

IP30.

Çalışma Sıcaklığı:

-10°C - +55°C.

Bağıl Nem:

≤ %95, yoğuşmasız.

Montaj:

35mm DIN-Rail uyumlu.

Malzeme ve Renk:

ABS, beyaz (RAL 9016).

Boyutlar:

85.3mm x 78mm x 33mm.

Ağırlık:

Yaklaşık 66.6g.

Aksesuarlar ve Araçlar

P-9910B El Tipi Programlayıcı:

Ayrı olarak sipariş edilmelidir.

RJ-0.5W-47kΩ±1% Direnç:

Sağlanmaktadır.

Garanti

*

Ürün, tasarım, malzeme ve işçilik açısından garantilidir.

*

Yanlış kurulum veya hatalı kullanım durumunda garanti geçersizdir.

Ürün Uyarıları

*

Bu ürünler yalnızca deneyimli güvenlik profesyonelleri tarafından satılmak ve kurulmak üzere tasarlanmıştır.

*

UTC Fire & Security, yetkili satıcılar da dahil olmak üzere ürünün doğru kurulup kurulmadığına dair güvence veremez.

Özellikler

Çalışma Voltajı :

24VDC (16VDC - 28VDC)

Bekleme Akımı :

≤ 0.26mA

Eylem Akımı :

≤ 0.5mA

Maksimum Çıkış Yükü :

2A@30VDC

Ses Girişi Kapasitesi :

70V: Maksimum 60W

100V: Maksimum 60W

Röle Çıkışı :

Voltajsız kontak

Programlama Yöntemi :

Elektronik adresleme, 1 - 242 arası adres

Aktif LED :

Röle aktif olduğunda kırmızı yanar

Hata LED’i :

Giriş hatasında sarı yanar, çıkış hatasında 0.5 saniye aralıklarla yanıp söner

Koruma Derecesi :

IP30

Çalışma Sıcaklığı :

-10°C - +55°C

Bağıl Nem :

≤ %95, yoğuşmasız

Montaj Yöntemi :

35mm DIN-Rail uyumlu

Malzeme ve Renk :

ABS, beyaz (RAL 9016)

Boyutlar :

85.3mm x 78mm x 33mm

Ağırlık :

Yaklaşık 66.6g
