DI-9309 Adresli 16 Kanal Çoklu Giriş Modülü

DI-9309 Adresli 16 Kanal Çoklu Giriş Modülü

DI-9309 - 16 Kanal Çoklu Giriş Modülü

*

DI-9309 Adreslenebilir Çok Kanallı Arayüz

*

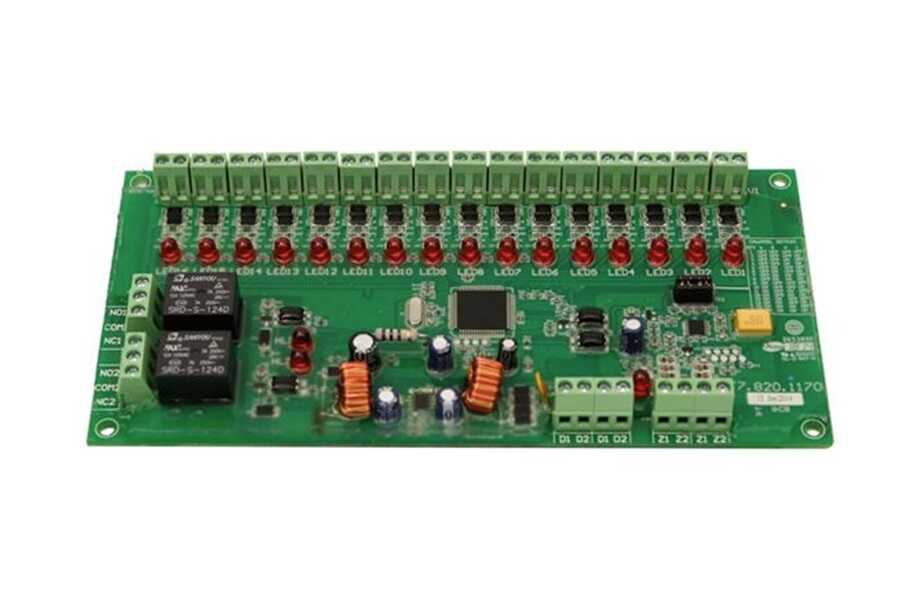

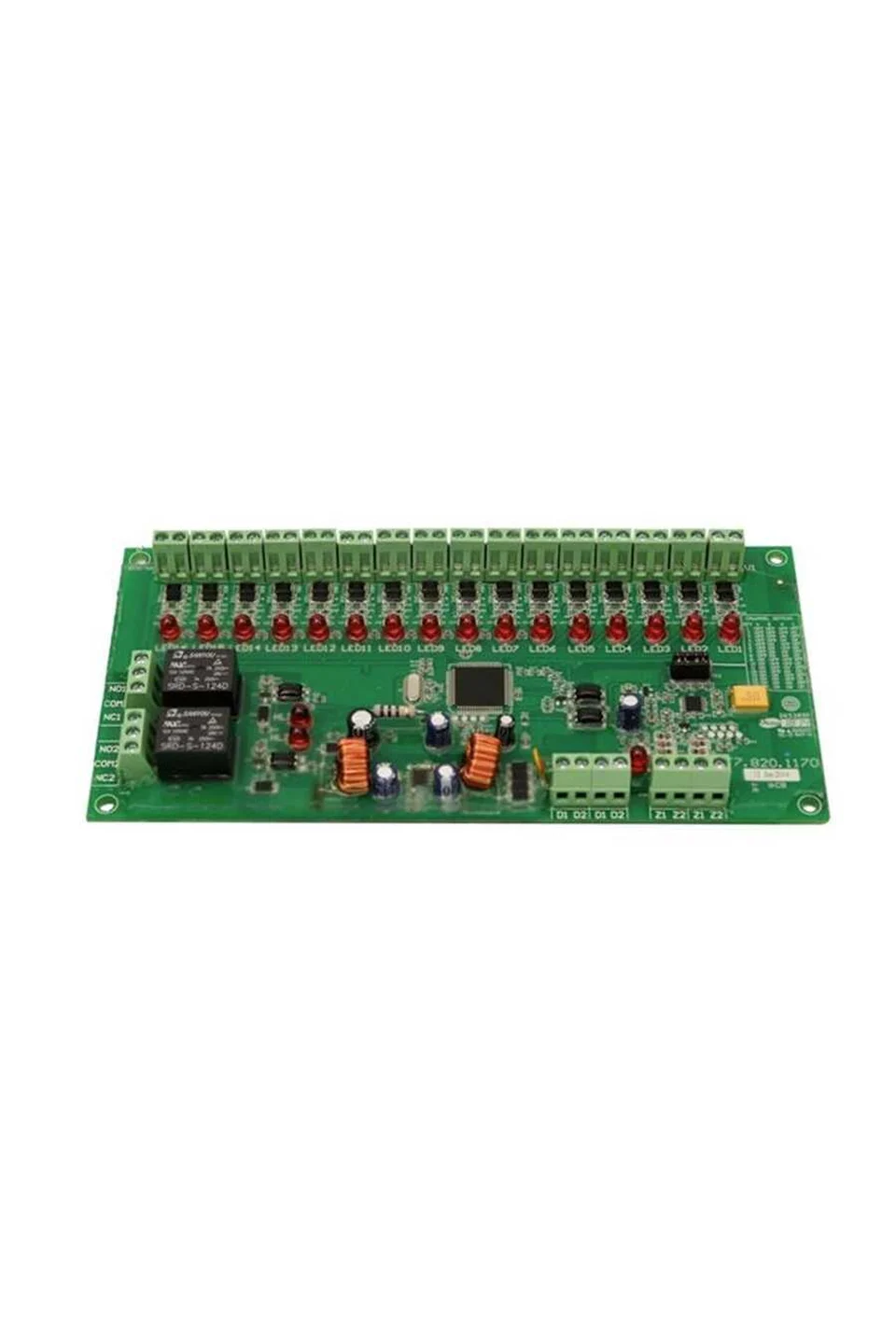

DI-9309 Adreslenebilir Çok Kanallı Arayüz, yangın alarm kontrol paneli (FACP) ile iletişim kurabilen ve farklı cihazlarla bağlantı sağlayan çok fonksiyonlu bir arayüzdür. Her bir çıkış kanalı, FACP tarafından verilen komutla ilgili röleyi çalıştırarak kuru kontak çıkışı sağlar.

*

Giriş kanalları ise her bir adres için durum sinyali alır ve FACP'ye iletir.

Özellikler

*

16 adede kadar bağımsız giriş kanalı sağlar. 1-16 kanalları seçilebilir.

*

Giriş sinyalleri döngüden yalıtılmıştır.

*

İki adet bağımsız kuru kontak çıkışı sağlar.

*

3-18 ardışık adres destekler ve kanal sayısına göre değişir.

*

Güç kaynağı izleme ve açık devre/kısa devre izleme desteği mevcuttur.

Açıklama

Bu arayüz, mikroişlemci destekli yapısı ile giriş sinyallerini değerlendirir, çıkışları kontrol eder ve durum göstergelerini yönetir. Çıkış kanallarının her biri bireysel bir adres işgal eder ve FACP tarafından verilen komutla kuru kontak çıkışı sağlar.

Kablolama

*

Z1, Z2: FACP döngü bağlantısı, polariteye duyarsız.

*

D1, D2: 24VDC güç bağlantısı, polariteye duyarsız.

*

I(n)G: Kanal n volt-serbest normalde açık giriş.

*

NC1(NC2), COM1(COM2), NO1(NO2): Kanal I (Kanal II) kuru kontak çıkışları.

Önerilen Kablolama

*

Z1, Z2, D1 ve D2: 1.5mm² veya üzeri yangın kablosu.

*

Diğerleri: 1.0mm² veya üzeri yangın kablosu.

Uygulama Alanları

DI-9309 arayüzü, su akış anahtarı, basınç anahtarı, pozisyon anahtarı, sinyal valfi ve normalde açık sinyalleri iletebilen cihazlar gibi sahadaki aktif ekipmanlarla bağlantı için tasarlanmıştır. Ayrıca, yangın kapısı, pompa, duman tahliye fanı, duman menfezi, hava menfezi ve yangın damperleri gibi FACP tarafından kontrol edilen ekipmanlarla da bağlanabilir.

Çalışma Modu ve Ton Ayarları

*

DI-9309 arayüzü, P-9910B programlama cihazı kullanılarak sahada adreslenebilir.

*

Giriş kanalları jumper ayarları ile 1-16 arasında ardışık olarak ayarlanabilir.

Bağlantı Şeması

*

Volt-serbest normalde açık giriş bağlantısı: Volt-serbest kontaklar ile giriş bağlantısı yapılabilir.

*

Kuru kontak çıkış bağlantısı: Kontrollü ekipmanlar ile bağlantı sağlar.

Teknik Özellikler

Çalışma Voltajı :

Döngü: 24V (16V~28V)

Güç Kaynağı Voltajı :

24VDC (20VDC~28VDC)

Bekleme Akımı (Döngü) :

≤1.5mA

Bekleme Akımı (Güç) :

≤50mA

Çıkış Akımı (Döngü) :

≤3mA

Çıkış Akımı (Güç) :

≤100mA

Çıkış Kontak Kapasitesi :

220V/2A

Çıkış Tipi :

Kuru kontak çıkışı

Çalışma Sıcaklığı :

-10℃ ~ +50℃

Nem Oranı :

%95'e kadar, yoğunlaşmayan

Boyutlar :

200mm x 100mm x 20mm

Montaj Delik Mesafesi :

190mm x 90mm

Ağırlık :

Yaklaşık 240g

Dikkat Edilmesi Gerekenler

*

Bu arayüz, gaz söndürme ekipmanlarını kontrol etmek için kullanılamaz.

*

Arıza durumunda cihazı kendiniz tamir etmeye çalışmayın, yetkili distribütörünüz ile iletişime geçin.

*

Maksimum 30 adet arayüz bir döngüye bağlanabilir.

Garanti Bilgisi

GST, ürünün garanti süresi boyunca tasarım, malzeme ve işçilik açısından kusursuz olacağını garanti eder. Garanti, ürünün talimatlara uygun olmayan şekilde kurulduğu veya kullanıldığı durumlarda geçerli değildir. Garanti hakkında daha fazla bilgi için yerel distribütörünüz ile iletişime geçiniz.
