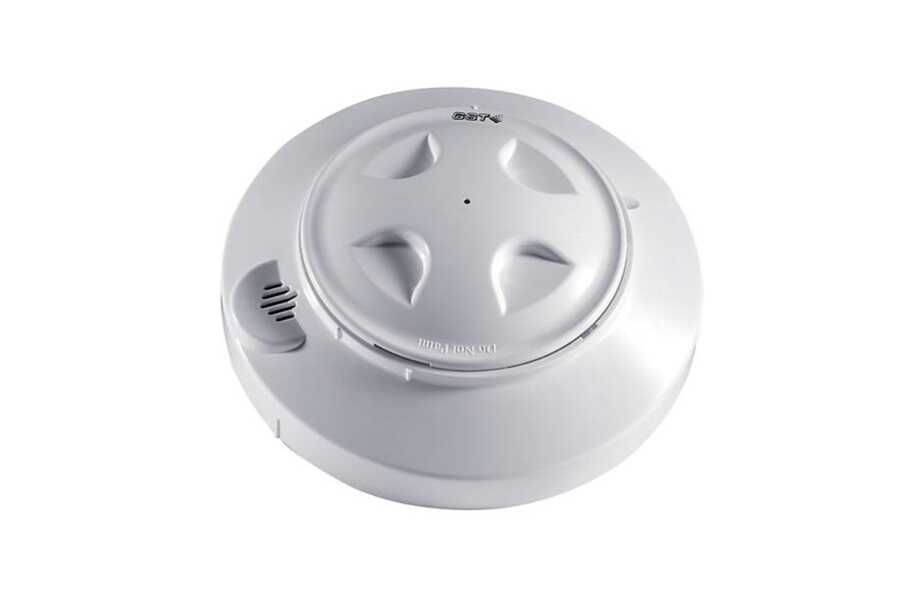

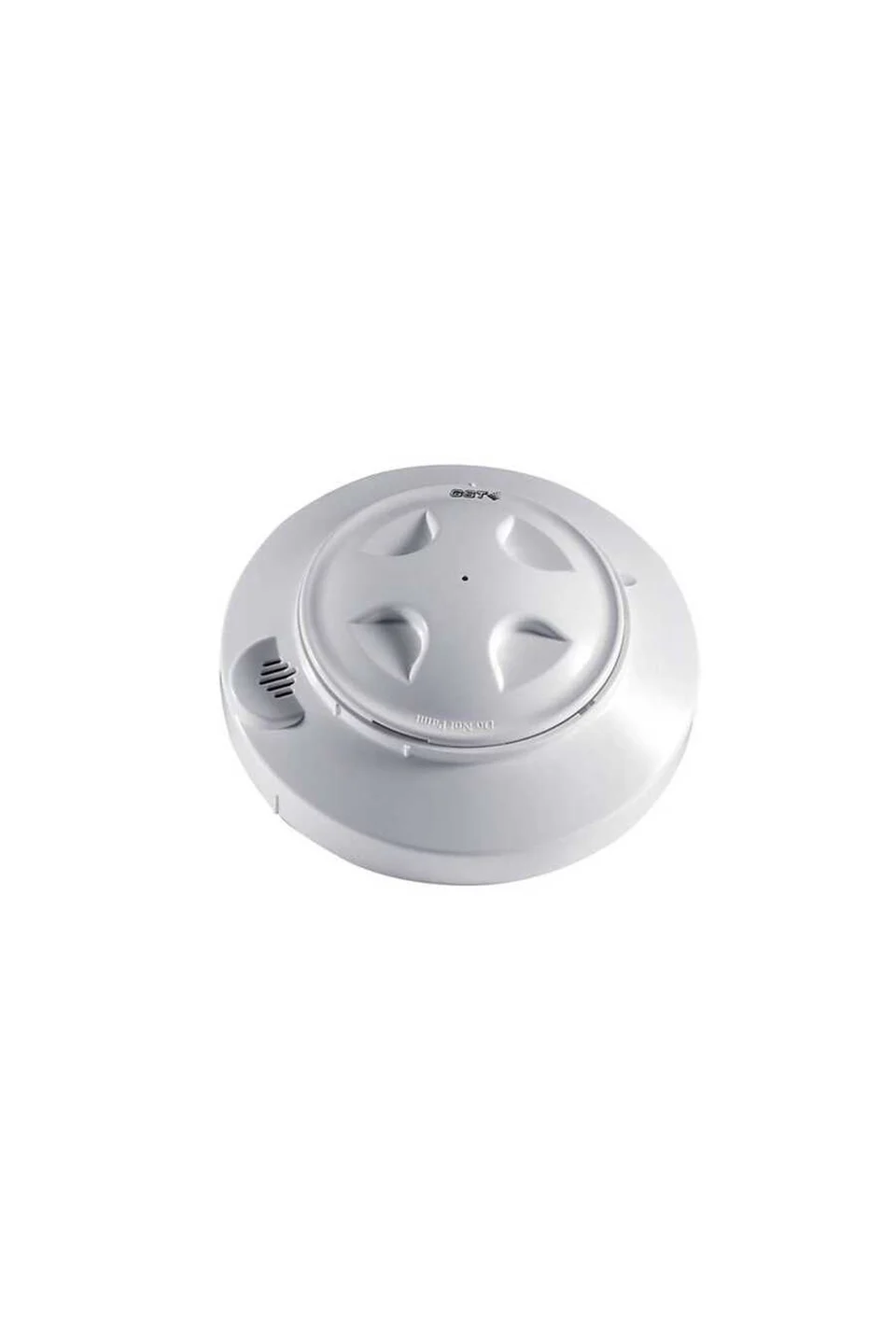

DI-9405 - Sirenli Taban

DI-9405 adreslenebilir siren taban ünitesi, dahili bir siren ile birlikte entegre edilmiştir. Yangın algılandığında, sesli bir alarm sinyali vererek sahadaki insanları uyarır. Yerleşik mikroişlemcisi ile yangın alarm kontrol paneli (FACP) ile iletişim kurabilir ve önceden ayarlanmış çalışma moduna göre alarm sesi oluşturur.

Özellikler

*

DB-01 taban ünitesi ve dedektör arasında "sandviç" yapısı ile kolayca monte edilebilir.

*

Üç farklı çalışma modu ayarlanabilir (Mod I, II, III), ve Mod II ve III için ön alarm durumu bulunur.

*

16 farklı ses tonu desteği.

*

Elektronik olarak adreslenebilir. Adres ve ton ayarları sahada değiştirilebilir.

*

Ton 14 ve 16, EN54-3 standartlarına uygundur.

Açıklama

*

Adreslenebilir DI-9405 siren tabanı, dahili siren ünitesi ile birlikte gelir.

*

FACP'den gelen komutla çalışmaya başlar ve yangın veya ön alarm sinyali verir.

Bağlantı ve Kablolama

*

Z1(1), Z2(3): FACP sinyal döngüsü, polariteye duyarsız.

*

Önerilen Kablolama: Yerel yönetmeliklere uygun 1.0mm² veya üzeri yangın kablosu kullanılması önerilir.

Montaj Uyarıları

*

Montajdan önce döngüden gelen gücü kesin ve tüm tabanların doğru bir şekilde sabitlendiğinden ve kablolamanın her bir tabanda doğru olduğundan emin olun.

*

Kutunun çizik veya deformasyon olmadığını, etiketlerin tam olduğunu kontrol edin.

*

Siren tabanını, dedektör tabanına iki adet vidalı bağlantı ile sabitleyin ve doğru şekilde kablolayın.

Çalışma Modu Ayarları ve Ton Seçimi

Siren tabanında üç farklı çalışma modu mevcuttur ve fabrika ayarı olarak Ton 14 ve Mod I olarak ayarlanmıştır.

Mod I:

Ton No. 1 ile 16 arası seçildiğinde çalışır.

Mod II:

Ton No. 17 ile 32 arası seçildiğinde çalışır.

Mod III:

Ton No. 33 ile 48 arası seçildiğinde çalışır.

Çalışma Modları

Mod I:

Tek adres işgal eder, bağımsız çalışır. Başlatıldığında alarm sinyali gönderir.

Mod II:

Çift adres kullanır, dedektör ile üst adresi paylaşır. Üst adres başlatıldığında ön alarm sinyali, alt adres başlatıldığında yangın alarm sinyali gönderir.

Mod III:

Çift adres kullanır ve bireysel adreslere sahiptir. Alt adres başlatıldığında ön alarm sinyali, üst adres başlatıldığında yangın alarm sinyali gönderir.

Teknik Özellikler

Çalışma Voltajı :

24V Döngü (20V ~ 28V)

Bekleme Akımı :

≤1mA

Alarm Akımı :

≤6mA

Bekleme Güç Tüketimi :

≤0.024W

Alarm Güç Tüketimi :

≤0.144W

Ses Seviyesi :

85-92 dB (1 metre mesafede)

Çalışma Modları :

Mod I, II, III

Alarm Tonları :

16 farklı ton

Adres Kod Aralığı :

1 ~ 242

Montaj Delik Aralığı :

45mm ~ 80mm

Çalışma Ortamı :

Tip A, iç mekan

Koruma Sınıfı :

IP21C

Çalışma Sıcaklığı :

-10°C ~ +50°C

Nem Oranı :

%95'e kadar, yoğunlaşmayan

Malzeme :

ABS

Boyutlar :

Çap: 152.4mm, Yükseklik: 43mm

Ağırlık :

Yaklaşık 233g

Dikkat Edilecek Hususlar

*

DB-01 taban ünitesi bu ürünle birlikte kullanılmalıdır.

*

Bir döngüde en fazla 30 adet siren taban ünitesi bağlanabilir.

*

Eğer dedektör ile kullanılmayacaksa, özel kapak sipariş edilmelidir.

*

Cihazı kendiniz tamir etmeye çalışmayın. Sorun yaşarsanız yetkili distribütör ile iletişime geçin.

Garanti Bilgisi

GST, ürünün tasarım, malzeme ve işçilik açısından garanti süresi boyunca kusursuz olacağını garanti eder. Garanti, talimatlara uygun olarak kullanılmayan ürünlerde geçerli değildir. Daha fazla bilgi için yerel distribütörünüzle iletişime geçin.
