FHSD8330 - Dedektör Modülü

*

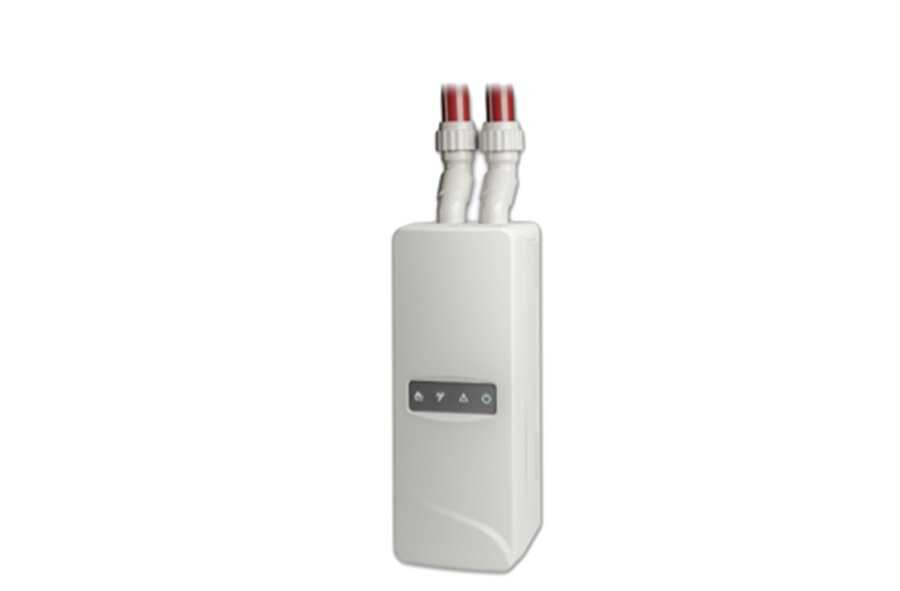

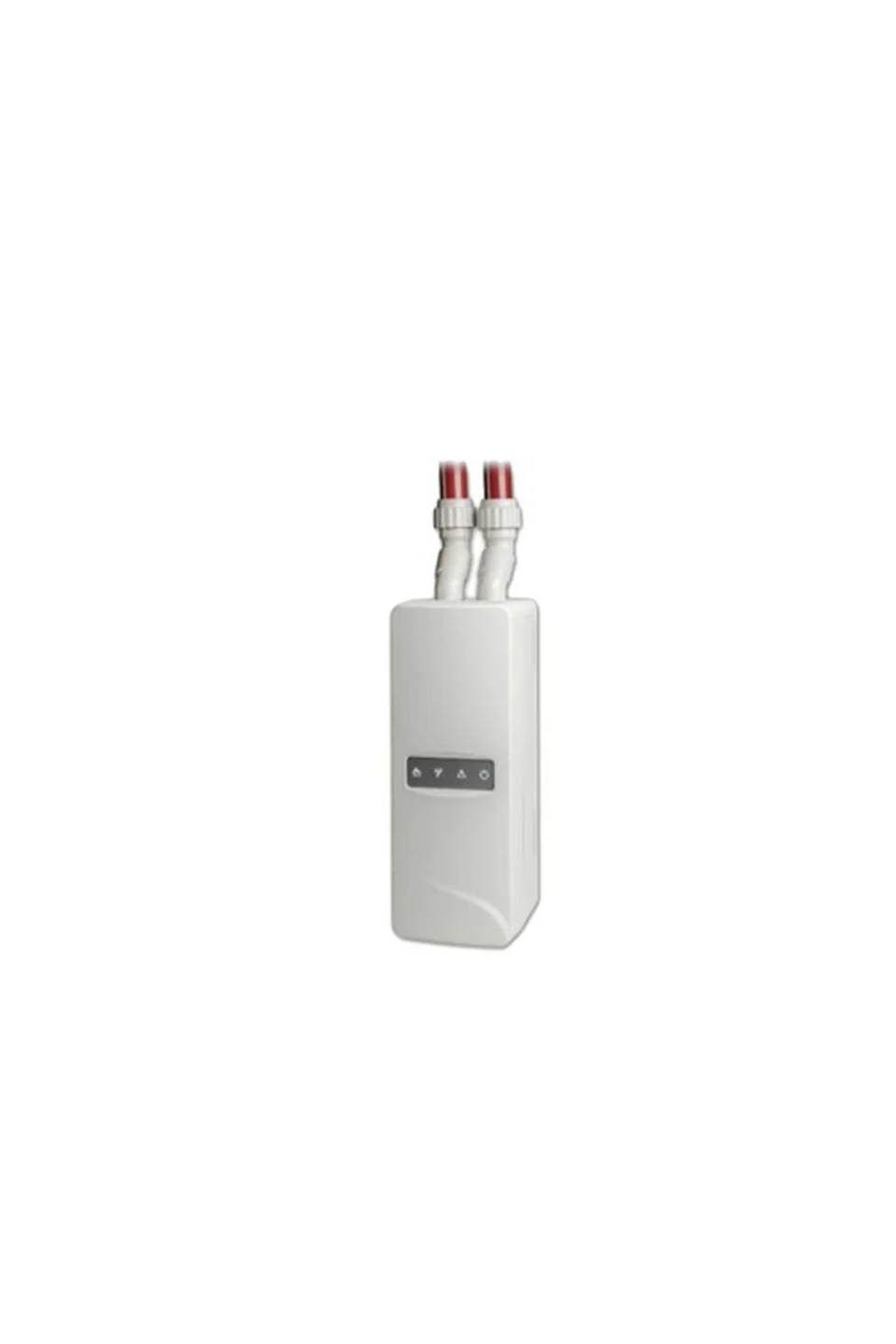

FHSD8330 LaserSense ModuLaser Dedektör Modülü

Genel Bilgiler

ModuLaser, geleneksel hava örnekleme dedektörlerine kıyasla kurulumları daha kolay hale getiren, bakımı hızlandıran ve daha geniş uygulama alanı sunan ölçeklenebilir bir duman algılama çözümüdür. ModuLaser çözümü, iki temel modülden oluşur: bir ekran modülü ve bir dedektör modülü. Her bir dedektör modülü 250 metre uzunluğunda bir örnekleme borusu bağlayabilir. Ekran modülleri ve dedektör modülleri, RS-485 bağlantıları aracılığıyla haberleşir.

Özellikler ve Avantajlar

*

Modüler Tasarım: Merkezi olarak kontrol edilebilen dedektör modülleri, verimli borulama ve ayrı bölgelerde örtüşme olmadan izleme sağlar.

*

Bölge Tabanlı Duman Algılama: Her bir dedektör modülü belirli alanlar veya bölgeler için algılama sağlar.

*

Kolay Kurulum: Dedektörlerin grup olarak bağlanmasını sağlayan akıllı bağlantı istasyonu tasarımı ile kurulum basitleştirilmiştir.

*

Kolay Kullanıcı Arayüzü: Parlak, kolay okunabilen renkli TFT ekran ve evrensel kontrol düğmeleri ile programlama ve tanılama işlemleri kolaydır.

*

Hassas Boru Bağlantısı: Hızlı bağlantı adaptörü sistemi, borunun kolayca bağlanmasını ve çıkarılmasını sağlar.

Teknik Özellikler

Durum Göstergesi :

LED'ler

Kullanıcı Arayüzü :

TFT ve navigasyon düğmeleri

Alarm Seviyeleri :

4 (Yardımcı, Ön-alarm, Alarm ve Alarm 2)

Olay Kaydı :

20.000 olay / modül başına

RS485 Desteği :

Evet (SenseNET ve SenseNET+)

Bağlantı :

USB (x2) ve APIC Ekran Modülünde

Elektriksel Özellikler

Çalışma Voltajı :

18 - 30 VDC

Akım Tüketimi :

Ekran Modülü : 204 mA

Minimum Ekran Modülü : 232 mA

Standart Ekran Modülü : 232 mA

Komut Ekran Modülü : 232 mA

Dedektör Modülü : 260 mA (Fan Hızı 1), 380 mA (Fan Hızı 6)

Algılama Özellikleri

Algılama Prensibi :

Lazer ışığı saçılımı ve parçacık değerlendirme

Hassasiyet :

0.002 %obs/m ~ 25 %obs/m

Örnekleme Boru Uzunluğu :

250 m'ye kadar

Giriş Boyutu :

27 veya 25 mm (Dış Çap)

Çıkış Boyutu :

27 veya 25 mm (Dış Çap)

Çalışma Sıcaklığı :

-20°C ~ +60°C

Nem Oranı :

%0 ~ %95 (Yoğuşmasız)

Fiziksel Özellikler

Boyutlar :

110.5 x 133.5 x 300 mm

Ağırlık :

Ekran Modülü: 1.18 kg, Dedektör Modülü: 1.57 kg

Renk :

Krem

Ortam ve Uyumluluk

*

IP Sınıfı: IP40

*

RoHS ve REACH Uyumlu

*

Sertifikalar: BOSEC, CPR, EN54-20, LPCB, VdS

Garanti Koşulları

Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır. Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir. Herhangi bir yetkili bayi veya çalışan garanti koşullarını değiştiremez. Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin.
