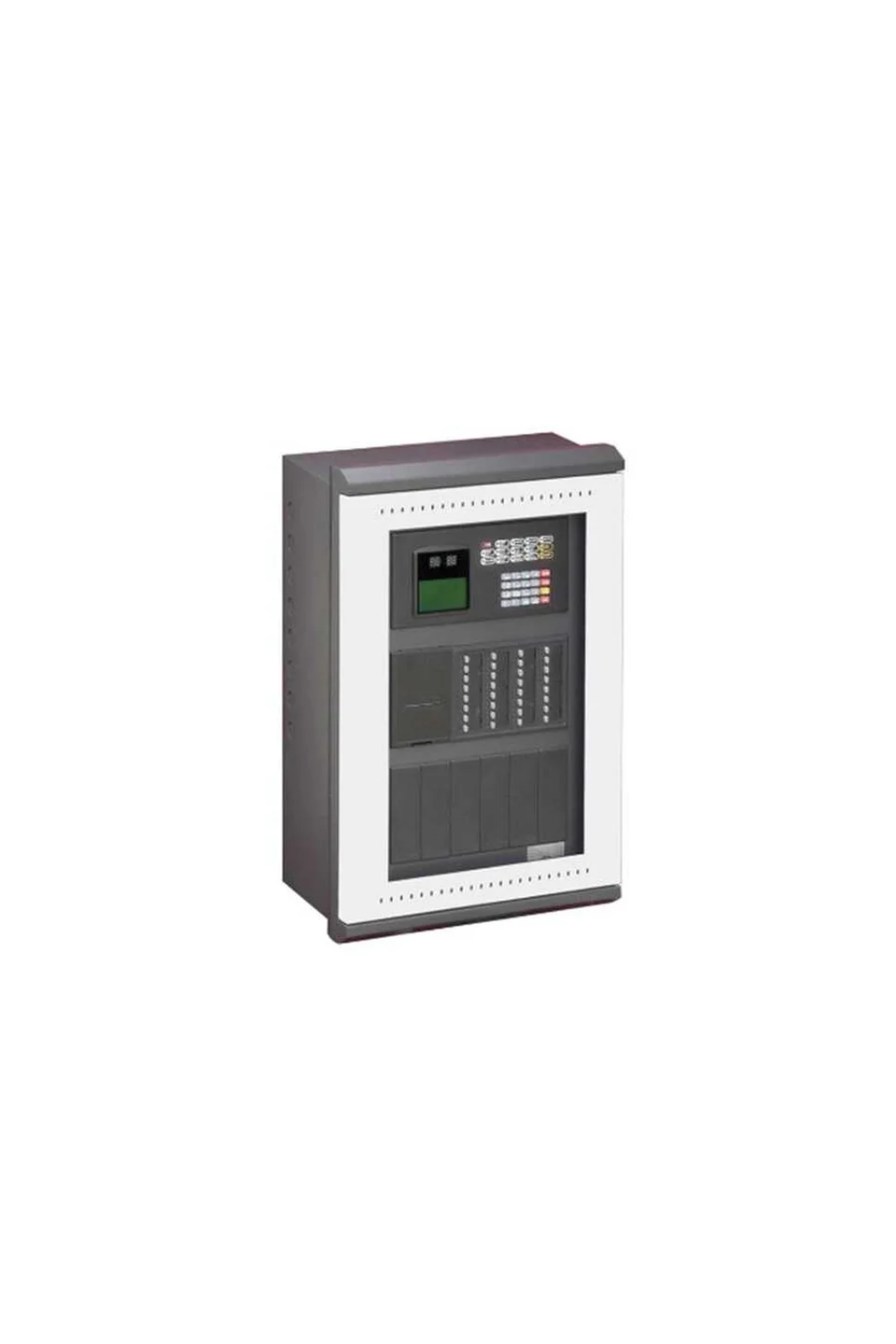

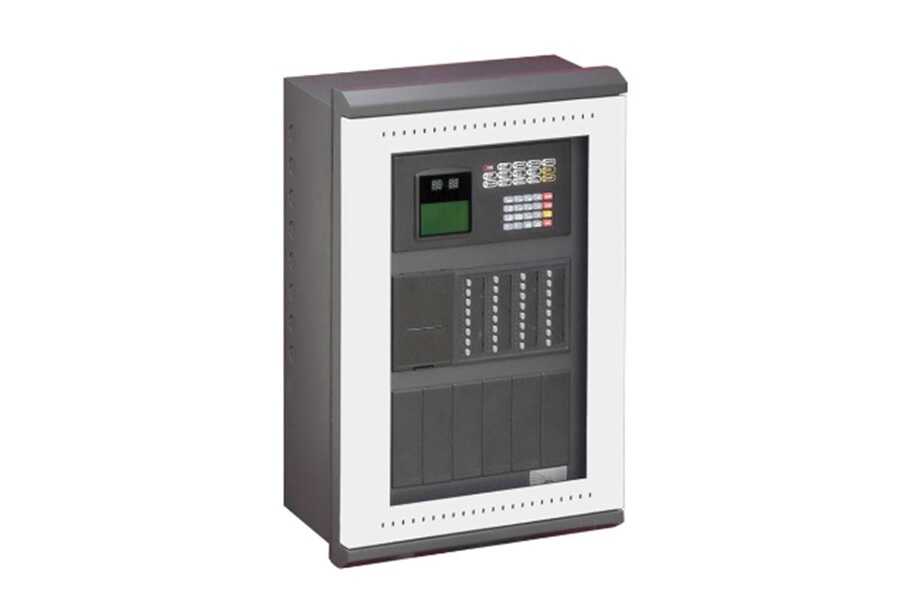

GST200N-TK Adresli Akıllı Yangın Alarm Paneli

GST200N-TK Adresli Akıllı Yangın Alarm Paneli

GST200N-TK - Akıllı Adresli 1 Loop Panel

*

GST200N Akıllı Yangın Alarm Kontrol Panelleri, EN54-2 ve EN54-4 standartlarına uygundur (LPCB sertifika No.: 548p).

*

Basit kurulum, kolay kullanım ve bakım avantajları sunar.

*

1-2 çevrim adreslenebilir panel, küçük binalar (ofis, restoran, mağaza vb.) için uygundur.

Özellikler ve Avantajlar

*

Maksimum 30 bölge desteği. Her bölgenin kendi alarm ve hata/iptal göstergesi ve etiketi bulunur.

*

Tek çevrim panel kapasitesi: 235 adreslenebilir cihaz.

*

İki çevrim panel kapasitesi: 477 adreslenebilir cihaz.

*

GST akıllı ve dijital ürünleri ile uyumludur.

*

8x18 karakter LCD ekran.

*

15 LED göstergesi ile önemli bilgilerin gösterimi.

*

Uçucu olmayan hafıza sayesinde güç kesilse bile veri kaybı yaşanmaz.

*

Geniş kapsamlı güç kaynağı.

*

Sesli alarm ve ışıklı alarm çıkışı: 0.5A/24V yük, GST konvansiyonel sesli alarmları ile uyumlu.

*

RS232 arayüzü ile PC ile iletişim sağlar.

*

RS485 veya CAN arayüzü ile ağ bağlantısı yapılabilir.

GST200N Paneli Kurulum Bilgisi

*

Panel, duvara montaj ve gömme montaj ile uyumludur.

*

Fiziksel boyutlar ve montaj delikleri kullanım kılavuzunda gösterilmiştir.

Bağlantı Bilgisi

Çevrim Bağlantısı (Loop):

2 çevrim paneli, ek bir çevrim kartı gerektirir.

Class A tipi bağlantı uygulanmalıdır (Loop Out -> Loop In). Polariteye dikkat edilmelidir.

Ağ Bağlantısı:

GST ağ bağlantısı için ağ kartı kullanılmalıdır. Polariteye dikkat edilmelidir.

Aktif Çıkışlar:

3 aktif çıkış (genel alarm, sesli alarm devresi, yangın koruma ekipmanı) sağlanır. Her biri 500mA/24VDC yük ile çalışır.

Kablo izleme gerektiren devrelerde 4k7 EOLR (sonlandırıcı direnç) kullanılmalıdır.

Çıkışlar NO (Normalde Açık), NC (Normalde Kapalı) veya Aktif olarak ayarlanabilir.

Tekrarlayıcı Çıkış:

Ana kart ile bağlantılıdır, ağdan ayrı bir hat kullanır.

Hata Çıkışı:

Genel bir hata çıkışı sağlanır (NO ve NC kontakları ile).

Panel normal durumdayken röle devrede olur, hata veya güç kesilmesi durumunda devre dışı kalır.

Sınıf Değişikliği:

Uzaktan kontrol ile sesli alarm devresi çıktısı yönetilebilir.

Kablo Gereksinimleri

Tüm kablolar yangına dayanıklı olmalıdır ve yerel yönetmeliklere uygun olmalıdır.

Çevrim Bağlantısı:

Minimum 1.0mm², ideal olarak 1.5mm², maksimum 1500 metre.

Ağ Bağlantısı:

Minimum 1.0mm², ideal olarak 1.5mm², maksimum 1200 metre.

Aktif Çıkışlar:

Minimum 1.5mm², ideal olarak 2.5mm².

Sertifikalar ve Uygunluk

Standartlar:

CE / CPD / EN54-2 / EN54-4

Sertifikalar:

LPCB (Loss Prevention Certification Board)

BS5839-1 uyumlu.

WEEE & RoHS uyumlu.

Teknik Özellikler

Birincil Güç Kaynağı:

100-240VAC, 50/60Hz

AC Akımı:

1.5A

Bekleme Gücü:

21AH/24VDC

Maksimum Pil Direnci:

1 Ω

Çevrim Kapasitesi:

1 veya 2 Çevrim

Bölge Kapasitesi:

30 Bölge

Cihaz Kapasitesi:

çevrim: 235 cihaz

çevrim: 242 cihaz

Ekran:

8 satır x 18 karakter, LCD

Ağ (RS485):

Class A, Maksimum 32 panel (kart ile)

Ağ (CAN):

Class A, Maksimum 100 panel (kart ile)

Class B, Maksimum 240 panel (kart ve diğer aksesuarlarla)

PC Bağlantı Noktası:

RS232/USB arayüzü (kart ile)

Koruma Derecesi:

IP30

Çalışma Ortamı:

Sıcaklık

:

0°C ~ +40°C

Nem

:

≤ %95, yoğuşmasız

Boyutlar:

420mm(G) x 580mm(Y) x 202mm(D)

Dil Seçenekli Model Çeşitleri

GST200N-1:

Tek çevrim versiyonu (Parça No.: 1005118)

GST200N-2:

Çift çevrim versiyonu (Parça No.: 1004784)

GST200N-TK:

Türk Model, Tek çevrim (Parça No.: 1005124)

GST200N-FR:

Fransız Model, Tek çevrim (Parça No.: 1005123)

GST200N-HU

: Macar Model, Tek çevrim (Parça No.: 1005121)

GST200N-IT:

İtalyan Model, Tek çevrim (Parça No.: 1005122)

GST200N-PT:

Portekiz Model, Tek çevrim (Parça No.: 1005119)

GST200N-SP:

İspanyol Model, Tek çevrim (Parça No.: 1005120)

GST200N-RO:

Romen Model, Tek çevrim (Parça No.: 1005517)

Uyumlu Cihazlar ve Aksesuarlar

GST-IFP8 Akıllı Yangın Alarm Kontrol Paneli

GST200-2 Serisi Akıllı Yangın Alarm Paneli

GSTGMC Grafik İzleme Yazılımı

GST-NRP00 Ağ Tekrarlayıcı Paneli

GST852RP LCD Pasif Tekrarlayıcı Paneli

GST8903 Mimic Panel

DI-910xE Serisi Dijital Akıllı Dedektörler

I-910x Serisi Akıllı Analog Dedektörler

DI-9204E Adreslenebilir Manuel Çağrı Noktası

I-930x Serisi Adreslenebilir Arayüzler

I-940x Serisi Adreslenebilir Sesli ve Işıklı Cihazlar

C-950xE Serisi Hat İzolatörleri

DC-9504E Taban Montajlı İzolatör

I-960x Serisi Akıllı Yanıcı Gaz Dedektörleri

Özellikler

Birincil Güç Kaynağı :

100-240VAC, 50/60Hz

AC Akımı :

1.5A

Bekleme Gücü :

21AH/24VDC

Maksimum Pil Direnci :

1 Ω

Çevrim Kapasitesi :

1 veya 2 Çevrim

Bölge Kapasitesi :

30 Bölge

Cihaz Kapasitesi :

235 cihaz (1. çevrim)

242 cihaz (2. çevrim)

Ekran :

8 satır x 18 karakter, LCD

Ağ (RS485) :

Class A, Maksimum 32 panel (kart ile)

Ağ (CAN) :

Class A, Maksimum 100 panel (kart ile)

Class B, Maksimum 240 panel (kart ve diğer aksesuarlar ile)

PC Bağlantı Noktası :

RS232/USB arayüzü (kart ile)

Koruma Derecesi :

IP30

Çalışma Ortamı :

0°C ~ +40°C

≤ %95 bağıl nem, yoğuşmasız

Boyutlar :

420mm(G) x 580mm(Y) x 202mm(D)

Standartlar ve Sertifikalar :

EN54-2 / EN54-4, LPCB, BS5839-1, CE, CPD, WEEE & RoHS uyumlu
