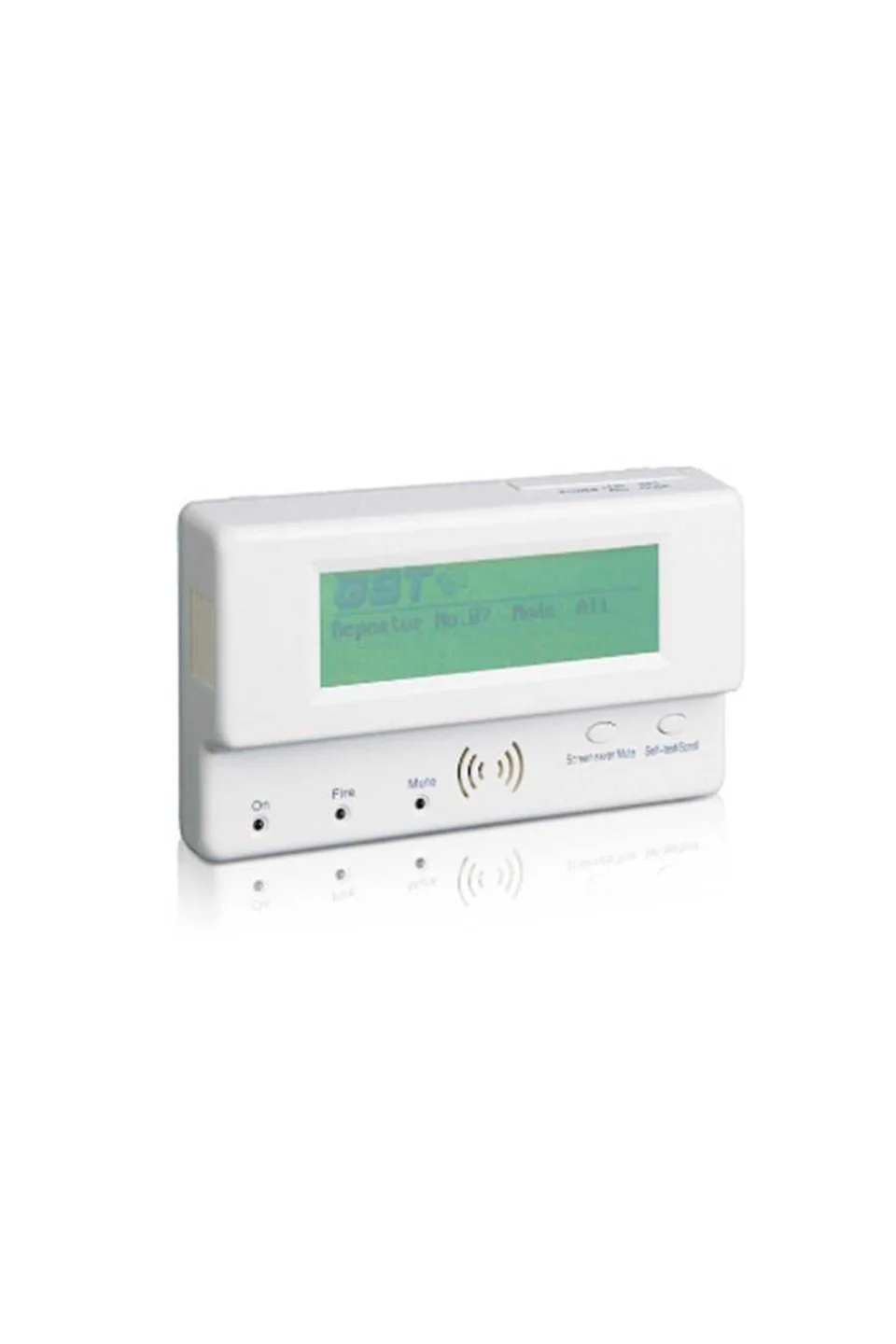

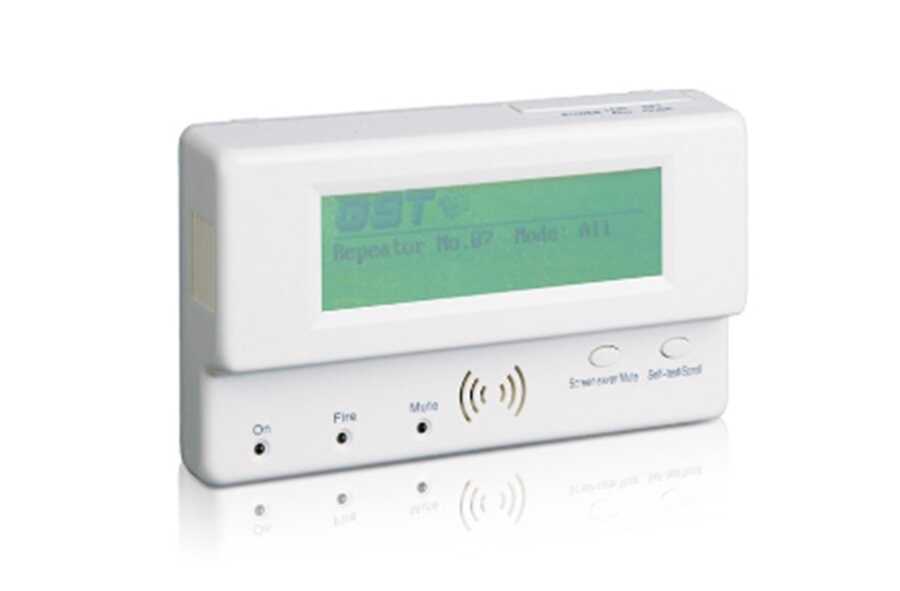

GST852RP - Tekrarlama Paneli

*

GST-852RP, GST adreslenebilir sistemine ait uzaktan gösterim birimidir.

*

Yangın durumunda, tekrarlama paneli yangın türünü, zamanı ve yer bilgilerini gösterir ve yerel bildirim için sesli uyarı verir.

*

Bu adreslenebilir tekrarlama paneli, GST adreslenebilir paneller ile RS485 bağlantıları aracılığıyla bağlanabilir.

Özellikler ve Avantajlar

*

Büyük boyutlu arka aydınlatmalı LCD ekran.

*

Tüm GST akıllı panelleri ile uyumludur.

*

Ses kapatma ve lamba testi işlevleri.

*

Elektriksel adresleme desteği.

Önerilen Kablolama

1.0mm² veya daha kalın yangın kablosu önerilir, ancak yerel yönetmeliklere tabidir.

Kurulum Bilgisi

*

GST852RP, duvara monte edilebilen bir tiptir. Tabanı duvara veya sağlam bir destek yüzeyine monte edin.

*

Kabloları bağlayın ve tekrarlama panelini montaj tırnaklarına göre yerleştirin.

*

Gövdeden aşağı doğru çekerek tabana sabitleyin.

Bağlantı Terminalleri

*

Sistem kabloları tabana bağlanır ve iç kablolar ile tekrarlama paneline iletilir.

*

A IN, B IN: Tekrarlama panelinden gelen A ve B terminallerine bağlanır, kutuplu bağlantı gerektirir.

*

A OUT, B OUT: Panele bağlanır, kutuplu bağlantı gerektirir.

*

24V +IN, 24V -IN: Tekrarlama panelinin D1 ve D2 terminallerine bağlanır, kutupsuzdur.

*

24V +OUT, 24V -OUT: 24V güç kaynağına bağlanır, kutupsuzdur.

Uyumlu Ürünler

*

GST200-2 Akıllı Yangın Alarm Kontrol Paneli

*

GST-IFP8 Akıllı Yangın Alarm Kontrol Paneli

Teknik Özellikler

Çalışma Gerilimi :

18VDC ~ 28VDC

Güç Tüketimi :

Bekleme: 2W, Alarm: 5W

Kod Aralığı :

1-64

Mesaj Kapasitesi :

128 parça

Kablolama :

RS485 sinyalleri için 2-telli, 24VDC güç için 2-telli

Çalışma Ortamı :

0°C ~ +40°C, ≤95% bağıl nem (yoğuşmasız)

Boyutlar :

210mm (Genişlik) x 300mm (Yükseklik) x 91mm (Derinlik)
