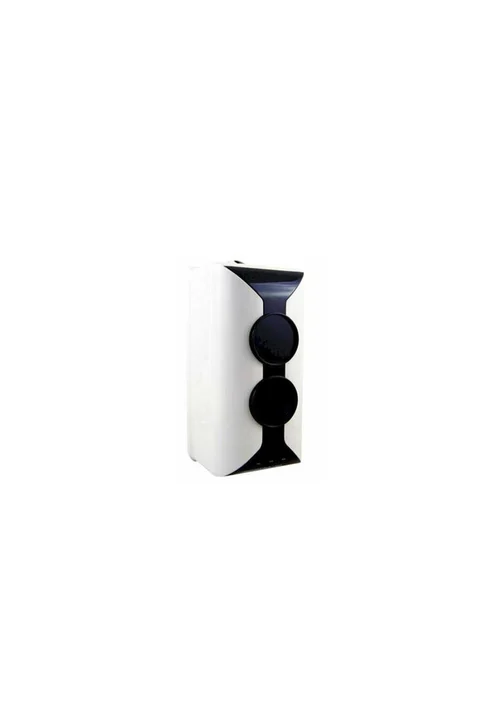

I-9105R Adresli Beam Dedektörü

I-9105R Adresli Beam Dedektörü

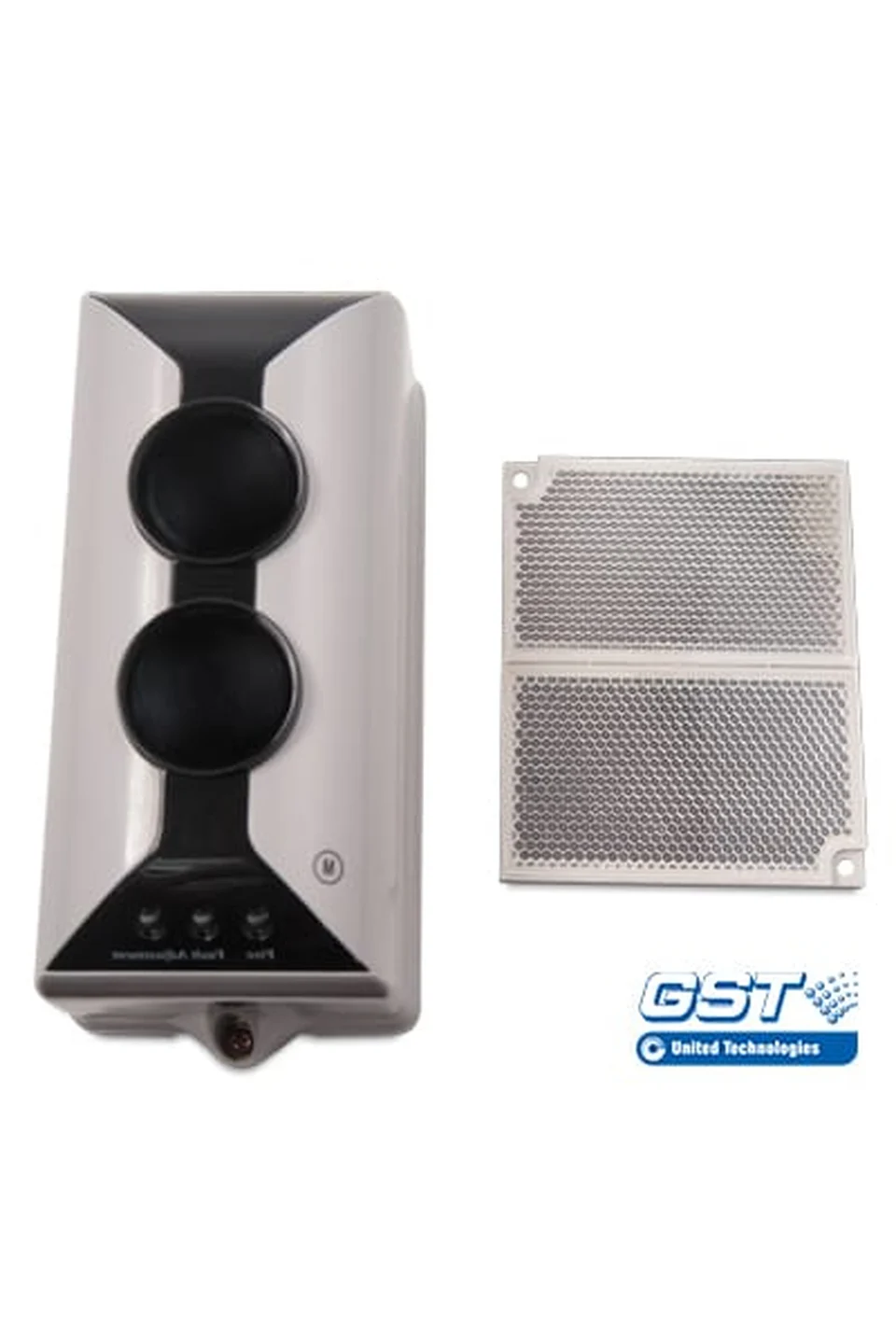

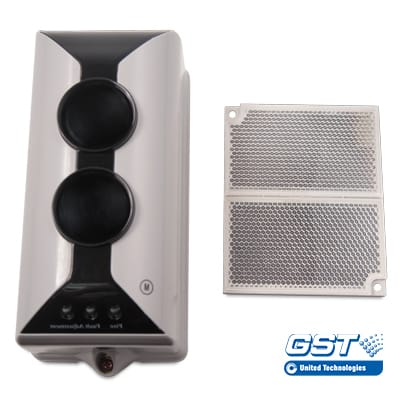

I-9105R - Reflektörlü Beam Dedektörü 100 Mt

I-9105R, Adreslenebilir veya geleneksel çalışma modlarında kullanılabilen yansıtıcı kızılötesi ışınlı bir duman dedektörüdür. Mikroişlemci tabanlı olan dedektör, analiz ve karar verme için kapsamlı algoritmalar sunar. Ortam çalışma koşulları dikkate alındığında, sürüklenme telafisi ve alarm ve arıza analizi gibi sistem ayarlamaları otomatiktir. Dedektörün hassasiyeti çeşitli uygulama koşullarına uyacak şekilde ayarlanabilir.

Kurulum

Bir sistemdeki reflektör sayısı, dedektörün gerekli çalışma mesafesine (aralığına) bağlı olarak değişir. 1 ila 4 arasındaki optik reflektörler, dedektörün 8 ila 100 m arasında etkili bir aralığını sağlar. Bunlar ışınla birlikte verilir. Adres (GST adreslenebilir bir uygulamada kullanıldığında) ve I-9105R'nin çalışma modları ve hassasiyeti, standart GST el tipi programlayıcı (P-9910B) ile programlanır.

Çalışma Modları

Adreslenebilir Mod

Adreslenebilir bir GST yangın alarm kontrol paneli (CIE) ile bağlandığında, I-9105R otomatik olarak adreslenebilir moda geçer ve bilgilerini adreslenebilir döngü üzerinden bildirir. Adreslenebilir modda adresi, tüm GST adreslenebilir aygıtlarda olduğu gibi 1 ile 242 arasında yapılandırılabilir.

Geleneksel Mod

I-9105R adreslenebilir bir GST CIE ile bağlı olmadığında, dedektör otomatik olarak konvansiyonel moda geçer. Konvansiyonel modda yangın ve arıza bilgisi potansiyelsiz kontaklar aracılığıyla raporlanır.

Uygulamalar

I-9105R özellikle tarihi yapılar, depolar, büyük depolama alanları, alışveriş merkezleri, eğlence merkezleri, sergi salonları, otel lobileri, matbaalar, giyim fabrikaları, müzeler ve cezaevlerinde kullanıma uygundur.

Özellikler ve Avantajlar

*

Geniş çalışma voltaj aralığı ve büyük izleme alanı.

*

Gönderici ve alıcı parçaların birleşimi, kurulum kolaylığı sağlar ve optik yol doğruluğunu artırır.

*

Dahili mikroişlemci, yangın alarmı ve hata durumu hakkında akıllı değerlendirme yapar.

*

Dedektör, kolay kalibrasyon sağlar ve tek kişi tarafından kısa sürede ayarlanabilir.

*

Kendi kendine teşhis fonksiyonu, dahili hataları izleyebilir.

*

Toz birikmesi, konum kayması ve gönderici eskimesi gibi değişkenlere karşı sürüklenme telafisi yapabilir.

*

Elektronik olarak adreslenebilir ve adres el tipi programlayıcı ile değiştirilebilir.

*

Saha içinde iki hassasiyet seviyesi ayarlanabilir.

*

Estetik ve şık tasarım.

*

Standart: EN 54-12, LPCB/CPD onaylı.

Terminaller ve Kurulum

Dedektörün tabanında dört terminal bulunur ve her terminalin işlevi aşağıdaki gibidir:

D1 & D2:

24VDC güç kaynağı, polariteye duyarsız.

Z1 & Z2:

Adreslenebilir modda çevrim bağlantısı, polariteye duyarsız.

K11 & K12:

Alarm çıkışı, normalde açık (NO) kuru kontak.

K21 & K22:

Hata çıkışı, normalde kapalı (NC) kuru kontak.

Uygulama

*

Dedektör, birlikte kullanılacak yansıtıcılarla (reflector) birlikte çalışmalıdır.

*

Kullanılacak yansıtıcı sayısı (1 veya 4), dedektör ile yansıtıcı arasındaki mesafeye bağlıdır.

*

Boşlukları yapıştırıcı ile kapatarak, koruma derecesi IP66 seviyesine çıkarılabilir.

Önerilen Kablolama

1.0mm² veya üzeri yangın kablosu kullanılması tavsiye edilir. Ancak yerel düzenlemelere uyulmalıdır.

Teknik Özellikler

Çalışma Voltajı :

Çevrim 24VDC (15V ~ 28V)

Kurulum Akımı :

≤20mA

Bekleme Akımı :

≤8mA

Alarm Akımı :

≤12mA

Çevrim Voltajı :

24V (15V ~ 28V)

Açı Ayar Aralığı :

-6° ~ +6°

Maksimum Açısal Hata Payı :

±0.5°

Hassasiyet Seviyeleri :

Seviye 1: 1.61 dB, Seviye 2: 2.31 dB

Çalışma Ortamı :

Sıcaklık: -10°C ~ +50°C, Bağıl Nem: ≤ %95 (yoğunlaşmayan)

İzleme Alanı :

Maksimum izleme alanı: 14 × 100 = 1400m²

Maksimum Genişlik :

14 m

Optik Yol Uzunluğu :

8 m ~ 100 m

Malzeme ve Renk :

ABS, Gri

Koruma Derecesi :

IP20 (yapıştırıcı olmadan), IP66 (yapıştırıcı ile)

Boyutlar :

Uzunluk: 206mm, Genişlik: 95mm, Derinlik: 95mm

Ağırlık :

450g

Uyumlu Yangın Alarm Kontrol Panelleri

*

GST100 Akıllı Yangın Alarm Kontrol Paneli

*

GST200-2 Akıllı Yangın Alarm Kontrol Paneli

*

GST-IFP8 Akıllı Yangın Alarm Kontrol Paneli

Sertifikalar ve Uygunluk

Standartlar:

CE / CPD / EN54-12

Sertifikasyonlar:

LPCB

BS5839-1 Uyumlu

WEEE & RoHS Uyuml
