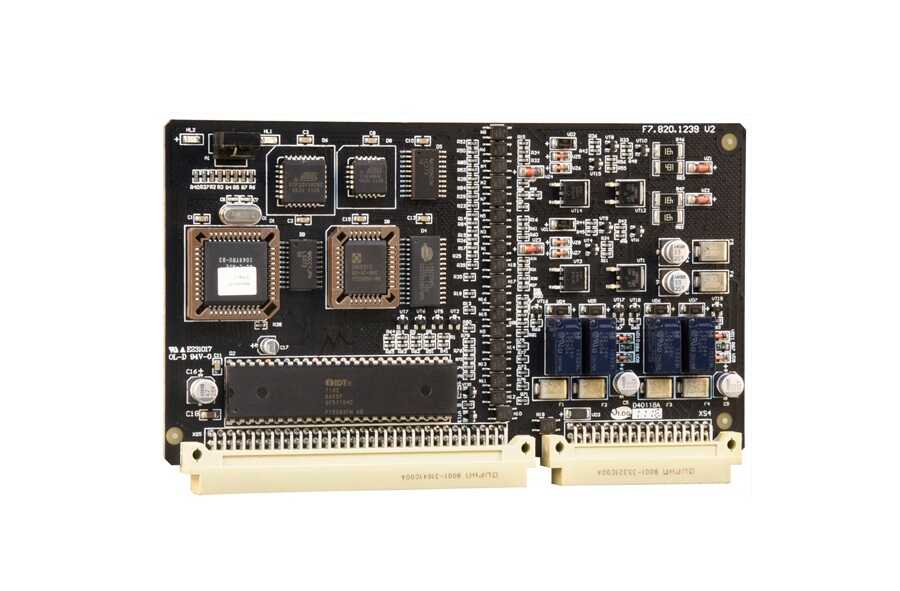

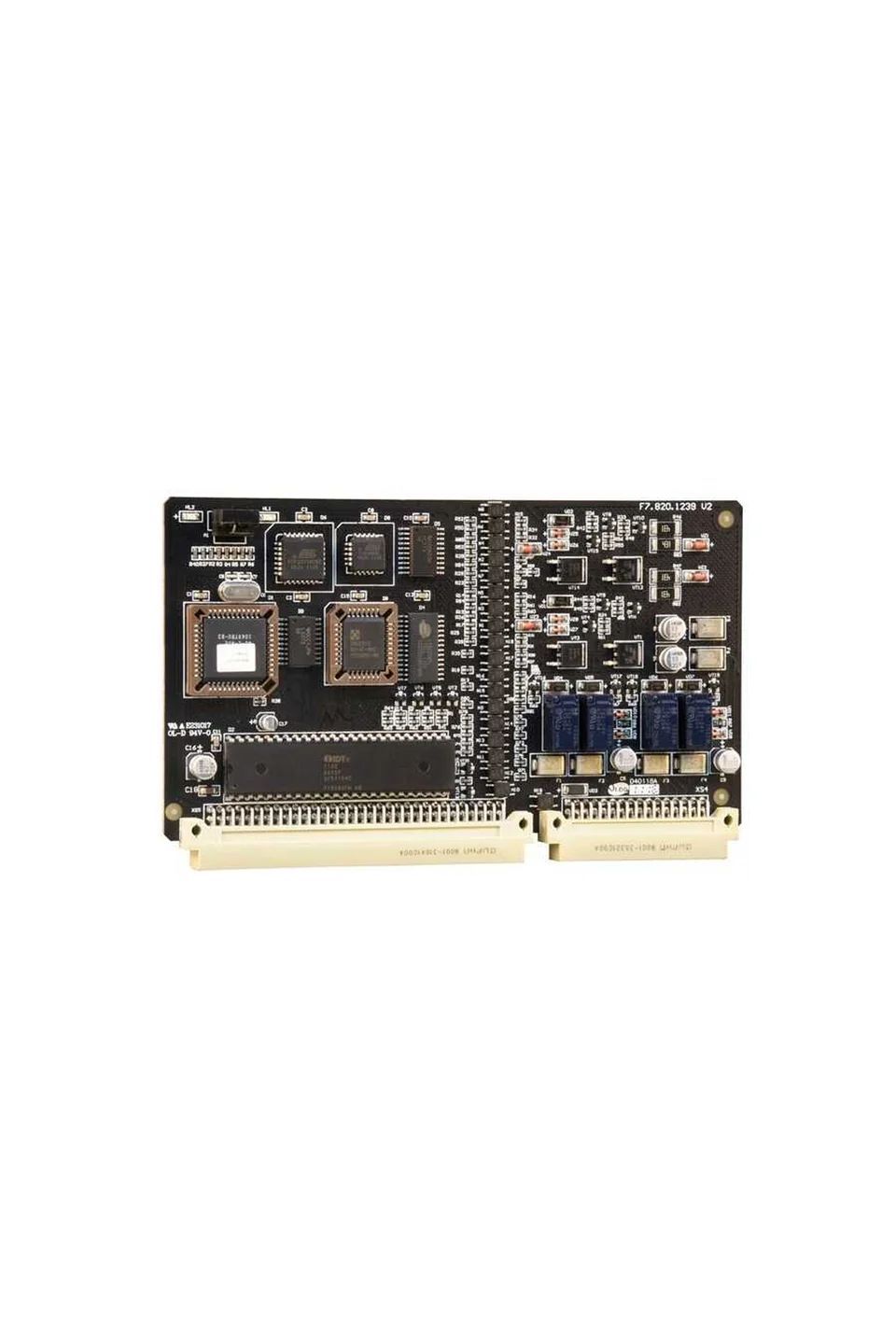

LCIFP8 - Dual Loop Genişletme Kartı (GST-IFP8 için)

GST-IFP8 Paneli için Sistem Genişletme Kartı

Sistem Genişletme Kartı, GST-IFP8 yangın alarm paneli için tasarlanmış olup, sisteme iki ek çevrim daha ekler. Bu sayede daha fazla adreslenebilir cihaz bağlanabilir ve sistem kapasitesi genişletilebilir.

Teknik Özellikler

Çalışma Voltajı :

24VDC

Çalışma Akımı :

600mA

Kapasite :

484 adres

Çevrim Bağlantısı :

Sınıf A

Kablo Gereksinimi :

Minimum 1.0mm² yangın kablosu

Kurulum :

GST-IFP8 panelinin tipik yuvasına yerleştirilir

Tipik Bağlantı Şeması

LOOP ÇIKIŞI:

Çevrimdeki cihazların çıkış bağlantı noktası.

LOOP GİRİŞİ:

Çevrimdeki cihazların giriş bağlantı noktası.

Adreslenebilir Alan Cihazları:

Çevrimde yer alan adreslenebilir yangın alarm cihazlarıdır.

Çevrim İzolatörü:

Çevrimdeki kısa devreleri izole etmek için kullanılan cihazlardır. Kısa devre olduğunda, izolatör çevrimi ikiye bölerek, diğer cihazların çalışmasını sağlar.

Bağlantı Yapısı

Aşağıdaki tipik bağlantı şeması, bir Sınıf A bağlantısı göstermektedir. Çevrim giriş ve çıkış noktaları arasında, adreslenebilir alan cihazları ve çevrim izolatörleri yer alır:

*

LOOP OUT (Çevrim Çıkışı) -> Çevrimdeki cihazlara bağlantı yapılır.

*

LOOP IN (Çevrim Girişi) -> Çevrimdeki cihazlardan gelen bağlantı yapılır.

*

Adreslenebilir Alan Cihazları -> Bağlantı çevrimde yer alan adreslenebilir cihazlardır.

*

Çevrim İzolatörleri -> Kısa devre olduğunda çevrimdeki diğer cihazların çalışmasını korur.

Önemli Notlar

Bu genişletme kartı, GST-IFP8 kontrol paneline entegre edilmelidir. Kurulum sırasında uygun kablolama ve bağlantı kurallarına uyulmalıdır. Detaylı kurulum ve kullanım için üretici kılavuzuna başvurunuz.
