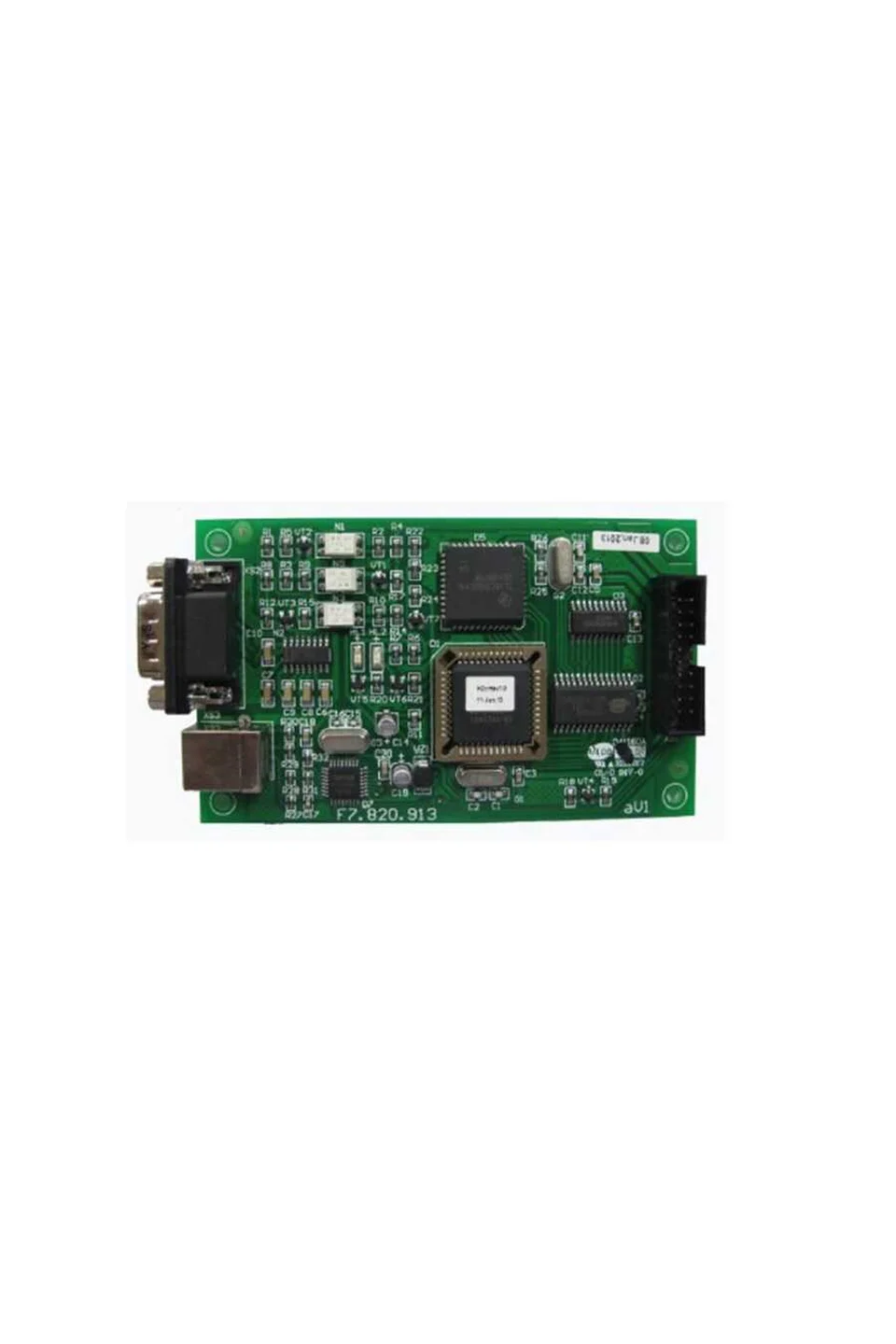

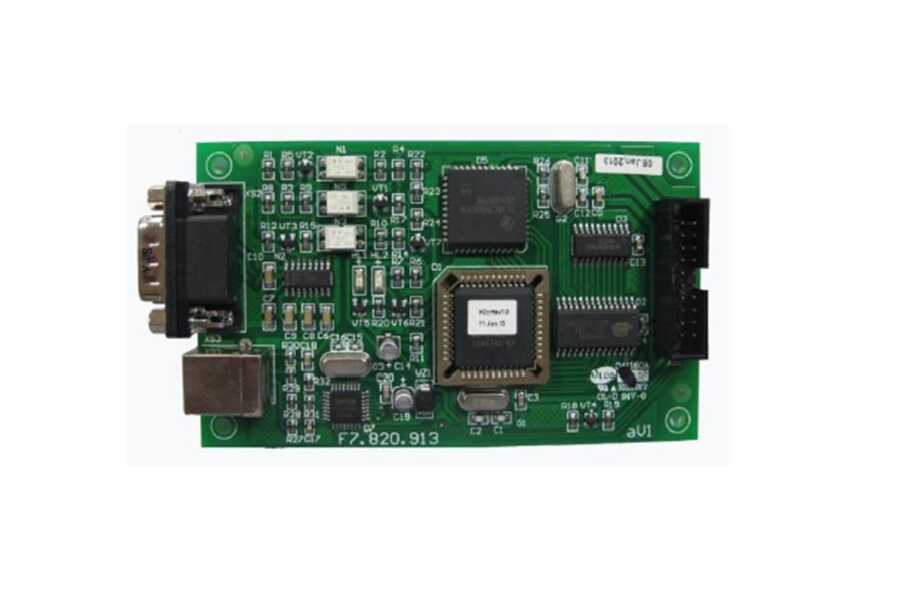

P-9930 - Modbus RS232 Bağlantı Kartı

Özellikler

*

Standart RS232 ve USB arabirimleri

*

GST Grafik İzleme Merkezi ve GST Tanımlama Aracı ile bağlantı sağlar.

Açıklama

*

P-9930 RS232 kartı, GST200 serisi kontrol panelleri için opsiyonel bir karttır ve iki adet fotoelektrik izolasyonlu RS232 arabirimi sunar.

*

Kart enerjilendirildiğinde takılmamalı veya çıkarılmamalıdır.

*

Kalibrasyon moduna girildiğinde, SK1 tuşuna basılması durumunda başarılı kayıt işlemi sonucu "Color CRT OK" gösterilir.

*

İletişim Kartının Adresini Değiştirme:

SYSTEM tuşuna basın, yönetici şifresini girin ve ardından 3 Network Setup -> 1 NET Local Address menüsüne geçin.

*

LED Göstergeleri:

Ana kart iletişim HL1 LED: Kırmızı, ana kartla iletişim sağlandığında yanıp söner.

Dış iletişim HL2 LED: Yeşil, RS232 veya USB iletişim sağlandığında yanıp söner.

Bağlantı ve Kablolama

Ana Kart Bağlantısı :

GST 200 serisi kontrol paneline XS12 düz kablo ile bağlanır.

RS232 ile Bağlantı :

GST GMC veya GST Defining Tool ile XS2 portu üzerinden RS232 kablosuyla bağlanır.

USB ile Bağlantı :

GST GMC veya GST Defining Tool, USB kablosu üzerinden XS3 portu ile bağlanır.

Montaj

P-9930 kartı, kontrol paneli kabinine vidalarla sabitlenmelidir.

Teknik Özellikler

İletişim Arabirimleri :

RS232 ve USB

İletişim Mesafesi :

RS232 : 15 metreye kadar

USB : 5 metreye kadar

Baud Hızı :

2400 bps

Çalışma Sıcaklık Aralığı :

0°C ~ +40°C

Bağıl Nem :

%95’e kadar, yoğunlaşmayan.

Aksesuarlar ve Araçlar

CRT Kablosu :

GMC ve iletişim kartı için kullanılır.

USB2.0 A-B 3m Yazıcı Kablosu :

Bağlantı için kullanılır.

Garanti

Ürün, tasarım, malzeme ve işçilik kusurlarına karşı garanti altındadır. Yanlış kurulum veya talimatlara uygun kullanılmama durumunda garanti geçersizdir.

Özellikler

İletişim Arabirimleri :

RS232 ve USB

İletişim Mesafesi :

RS232: 15 metre, USB: 5 metre

Baud Hızı :

2400 bps

Çalışma Sıcaklığı :

0°C ~ +40°C

Bağıl Nem :

%95’e kadar, yoğunlaşmayan

LED Göstergeler :

HL1 (Kırmızı): Ana kartla iletişim, HL2 (Yeşil): RS232/USB iletişim
