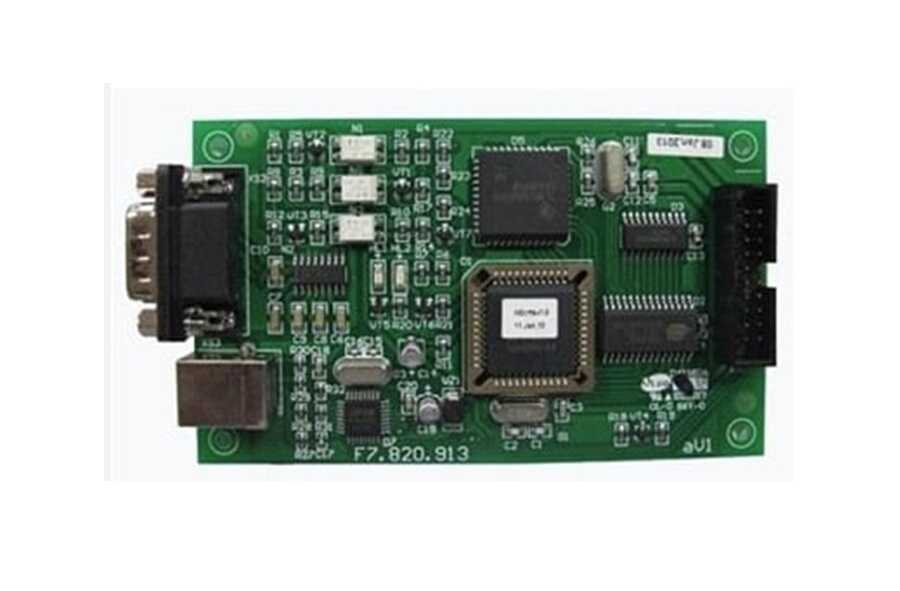

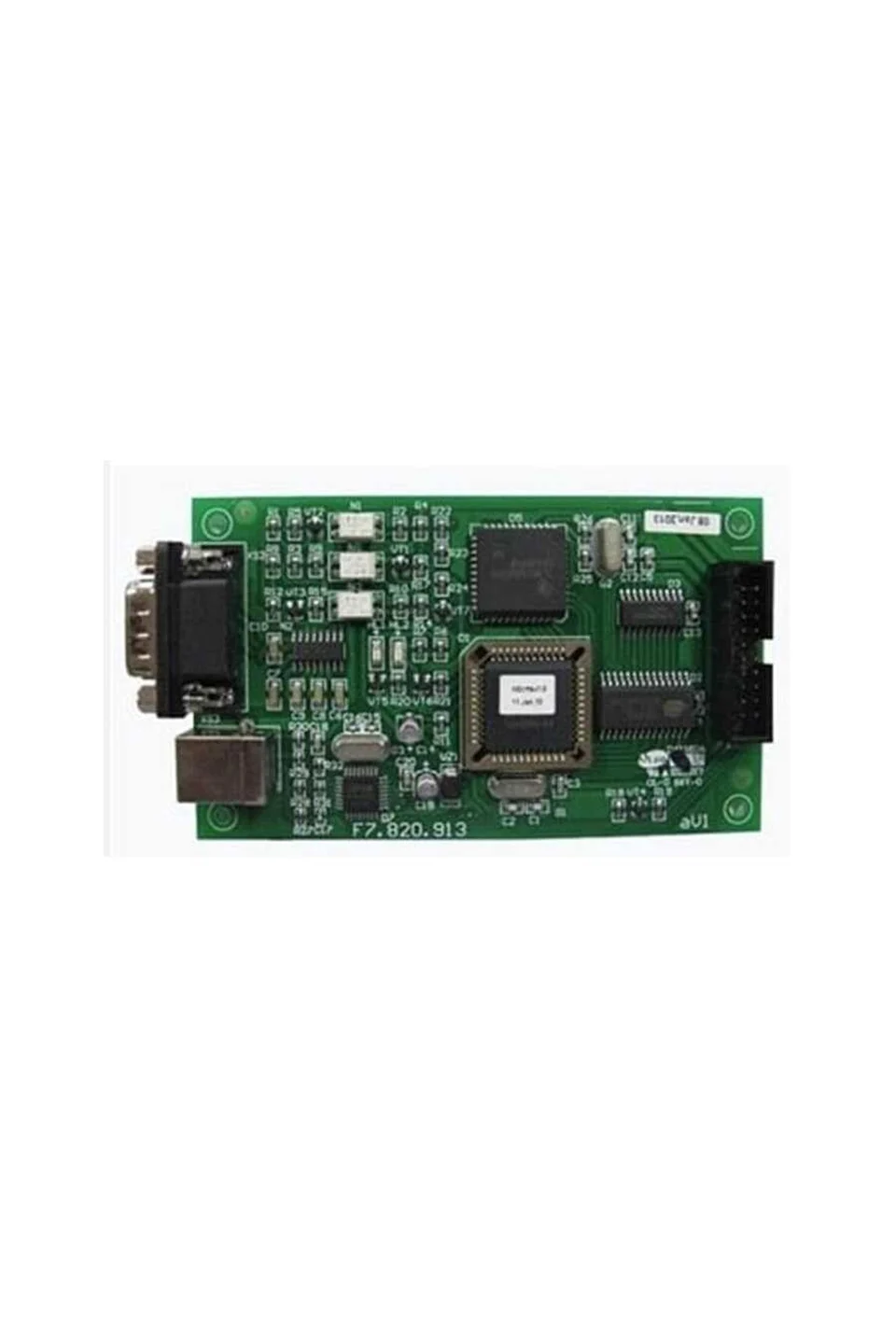

P-9930 RS232-USB PC Bağlantı Kartı

P-9930 RS232-USB PC Bağlantı Kartı

P-9930 RS232-USB PC Bağlantı Kartı

*

Standart RS232 ve USB arayüzleri.

*

GST Grafik İzleme Merkezi ve GST Tanımlama Aracı ile bağlantı sağlar.

Açıklama

*

P-9930 RS232 kartı, GST200 serisi kontrol panelleri için opsiyonel bir karttır. GST Grafik İzleme Merkezi ve Tanımlama Aracı ile bağlantı kurmak için iki fotoelektrik izolasyonlu RS232 arayüzü sağlar.

*

Kart, enerjili durumda takılmamalı veya çıkarılmamalıdır.

*

Kalibrasyon moduna girildiğinde, SK1 tuşuna basıldığında (ana kart sıfırlama), kayıt başarılı olursa Color CRT OK ifadesi görüntülenir.

*

İletişim Kartının Adresini Değiştirme: SYSTEM tuşuna basın, Yönetici Parolasını girin. Parola doğrulandıktan sonra şu adımları izleyin: 3 Ağ Ayarı -> 1 NET Yerel Adres, numara seçimiyle ayarlayın.

LED Göstergeleri

*

Ana kart iletişim HL1 LED: Kırmızı renkte. Ana kart ile normal iletişimdeyken yanıp söner.

*

Harici iletişim HL2 LED: Yeşil renkte. RS232 veya USB arayüzleri ile normal iletişimdeyken yanıp söner.

Bağlantı ve Kablolama

*

Ana Kart Bağlantısı: GST200 Serisi ana kartına XS12 ve HF-20 düz kablo ile bağlanır.

*

RS232 Bağlantısı: GST Grafik İzleme Merkezi veya GST Tanımlama Aracı ile CRT veri hattı üzerinden bağlanır.

*

USB Bağlantısı: USB kablosu ile PC veya diğer cihazlara bağlanır.

Teknik Özellikler

İletişim Arayüzü :

RS232 ve USB arayüzü

İletişim Mesafesi :

(RS232) < 15m

İletişim Mesafesi :

(USB) < 5m

Baud Hızı :

2400bps

Çalışma Sıcaklığı :

0℃ ～ +40℃

Bağıl Nem :

≤ 95%, yoğuşmasız

Aksesuarlar ve Araçlar

CRT Veri Kablosu :

F6.629.003 GST Grafik İzleme Merkezi ve iletişim kartı için kullanılır.

Yazıcı Kablosu :

USB2.0 A TO B 3m GST Def ve iletişim kartı ile bağlantı için kullanılır.

Garanti Koşulları

*

GST, ürünün tasarım, malzeme ve işçilik açısından garanti kapsamında olduğunu belirtir.

*

Bu garanti, ürünün yanlış kurulum veya talimatlara uygun olmayan kullanım durumlarında geçerli değildir.

*

Herhangi bir bayi veya çalışan, garanti şartlarını değiştiremez.

*

Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçiniz.
