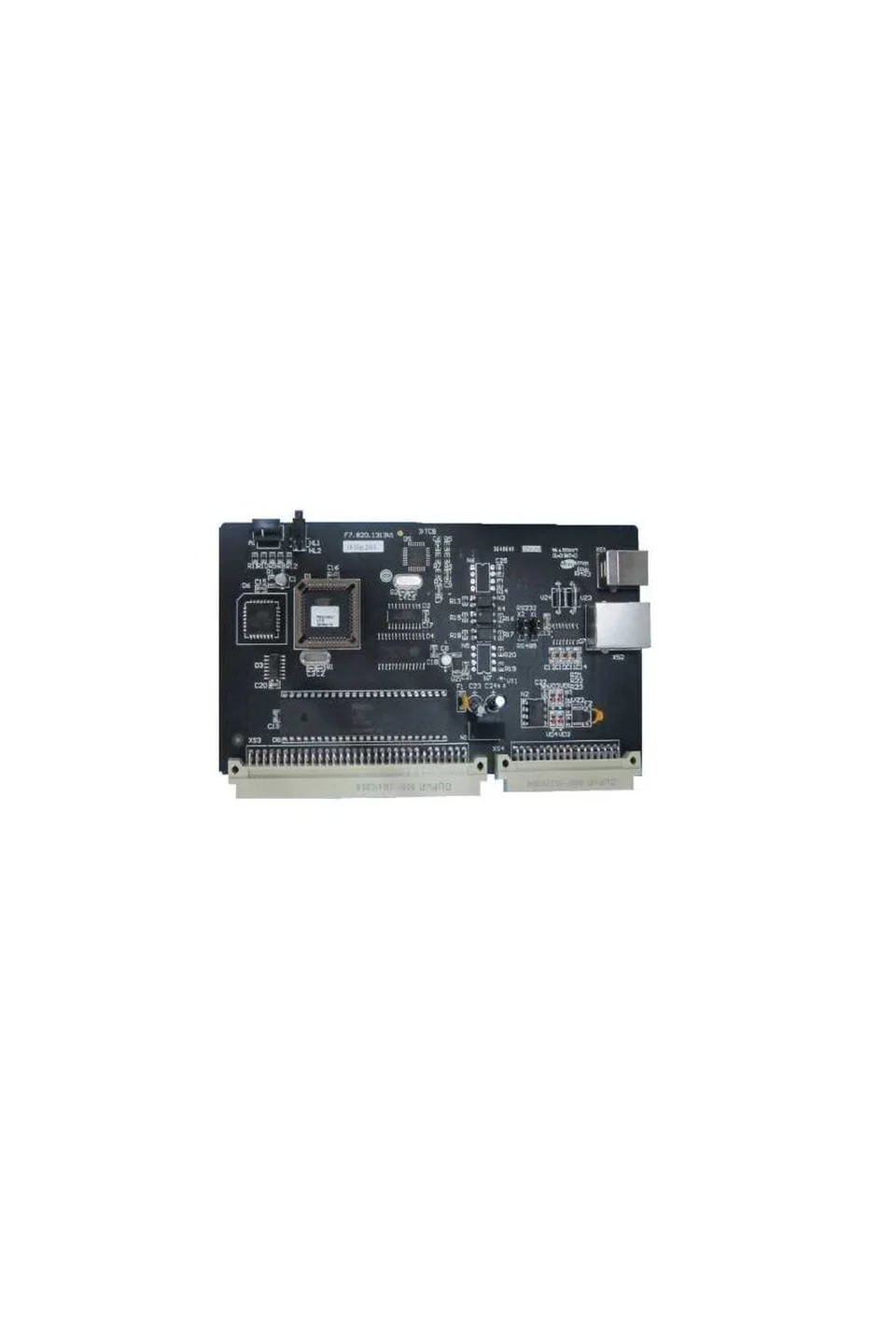

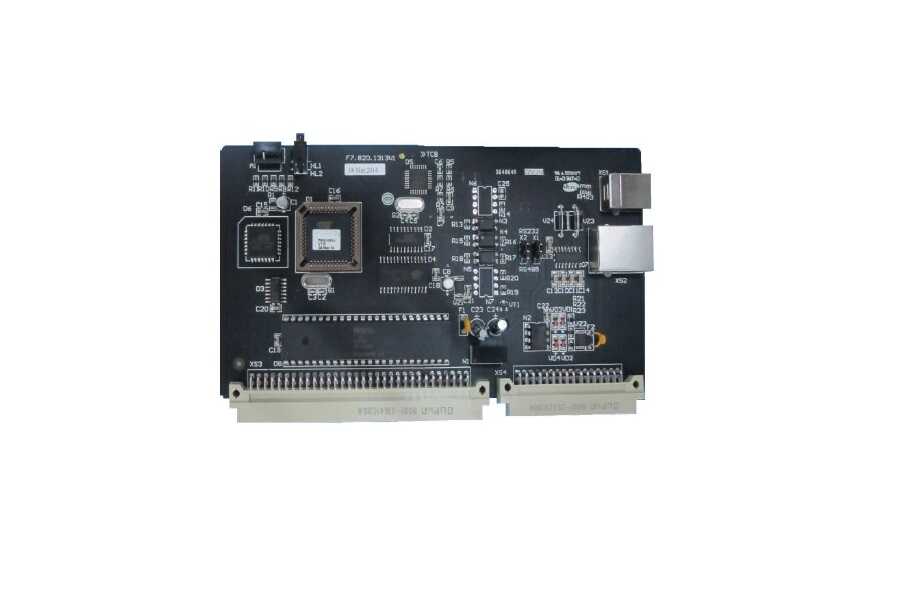

P-9935 - Modbus RS232 Haberleşme Kartı

Özellikler

*

Modbus RTU haberleşme protokolü ile uyumludur.

*

Standart RS232 arayüzüne sahiptir, üçüncü parti sistem entegrasyonu için kullanılır.

Açıklama

*

P-9935 Modbus Haberleşme Kartı, GST-IFP8 kontrol paneli için opsiyonel bir karttır ve standart RS232 arayüzü sağlar.

*

Kart enerjili iken takılmamalı veya çıkarılmamalıdır.

*

Varsayılan DIP kodu: 6.

*

COMMISSION moduna girildiğinde:

*

DEVICE LEARN seçeneği cihaz kaydı

yapar.

*

BROWSE

ile kayıt kontrol edilir.

LED Göstergeleri

*

HL1 LED (Kırmızı): Normal çalıştığında yanar veya yanıp söner.

*

HL2 LED (Yeşil): RS232 arayüzü düzgün çalıştığında yanıp söner.

Bağlantı ve Kablolama

Bağlantı Tipleri:

XS2: Üçüncü taraf sistem ile bağlantı için.

XS3 ve XS4: GST-IFP8 iletişim kartı bağlantısı için.

Teknik Özellikler

Haberleşme Arayüzü :

RS232

İletişim Mesafesi

: 15 metreye kadar.

Baud

Hızı :

4800 bps

Çalışma Sıcaklığı :

0°C ~ +40°C

Bağıl Nem :

%95’e kadar, yoğunlaşmayan ortamlarda çalışabilir.

Aksesuarlar

CRT veri kablosu :

Üçüncü taraf sistemlerle bağlantı sağlar.

Atık Yönetimi (WEEE) Bilgisi

*

Ürün, 2012/19/EU WEEE yönetmeliğine uyumludur.

*

Bu ürün, yerel atık toplama noktalarında uygun şekilde geri dönüştürülmelidir.

Özellikler

Haberleşme Protokolü :

Modbus RTU protokolü ile uyumludur.

Arayüz :

RS232 ve üçüncü parti sistem entegrasyonu için standart arayüz.

Kartın Durumu :

Kart enerjili iken takılmamalı veya çıkarılmamalıdır. Varsayılan DIP kodu: 6.

LED Göstergeler :

HL1 LED (Kırmızı): Ana kartla iletişimde normal çalıştığını gösterir.

HL2 LED (Yeşil): RS232 arayüzü ile doğru iletişimde yanıp söner.

İletişim Mesafesi :

RS232: 15 metreye kadar.

Baud Hızı :

4800 bps

Çalışma Sıcaklığı :

0°C ~ +40°C

Bağıl Nem :

%95’e kadar, yoğunlaşmayan ortamda çalışabilir.

Bağlantı Tipleri :

XS2: Üçüncü taraf sistem ile bağlantı.

XS3 ve XS4: GST-IFP8 iletişim kartı ile bağlantı.

Montaj Yeri :

Kontrol paneli kabinine vidalarla sabitlenir.

Garanti :

Tasarım, malzeme ve işçilik hatalarına karşı garanti altındadır.

WEEE Uyum Bilgisi :

2012/19/EU WEEE Direktifine uyumludur, yerel toplama noktalarında uygun şekilde geri dönüştürülmelidir.
