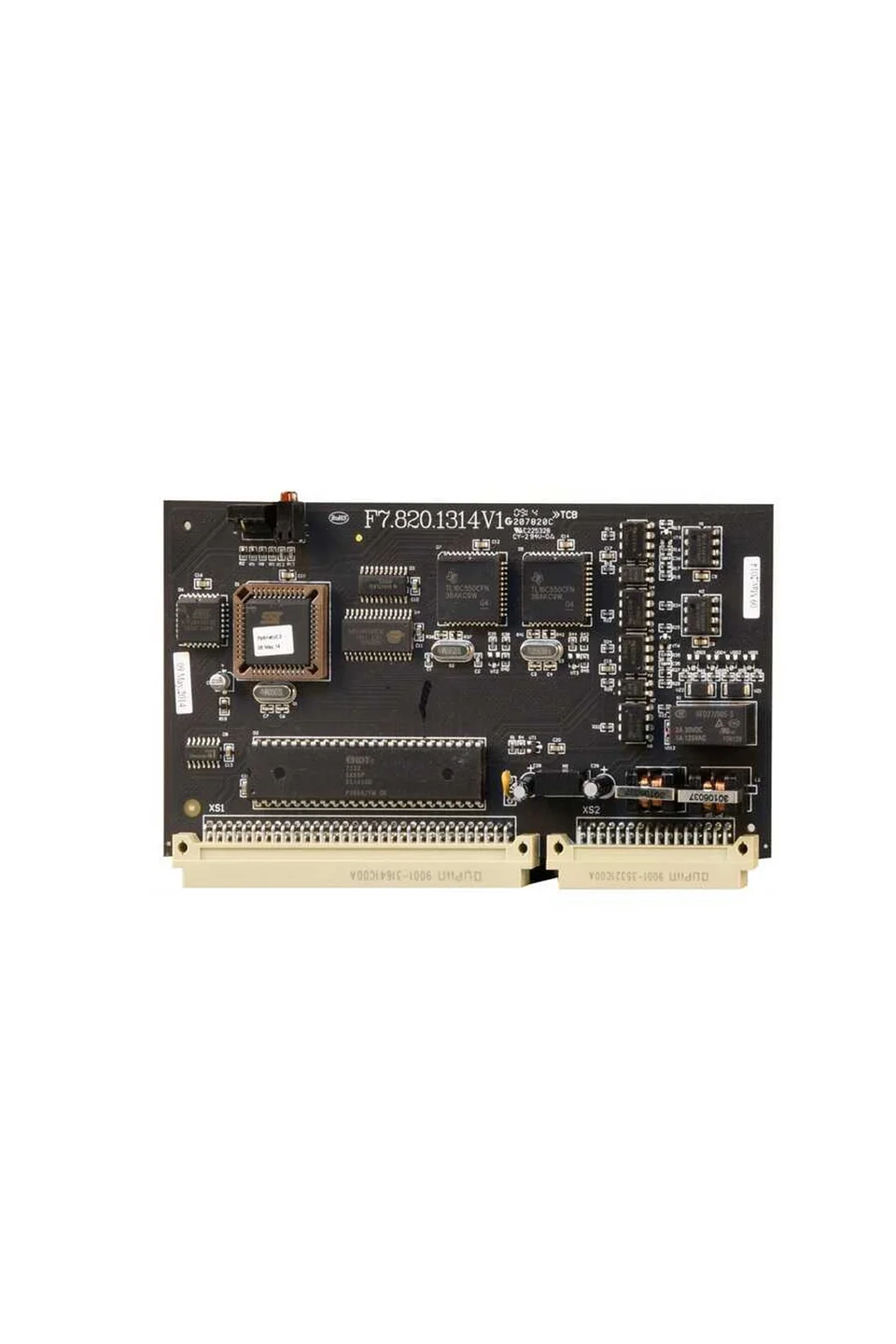

P-9945A RS485 - Network Kart (Class-A) (GST-IFP8 için)

*

İki fotoelektrik izolasyonlu RS485 arayüzü.

*

Ring (halka) ağlar için uygundur.

Açıklama

*

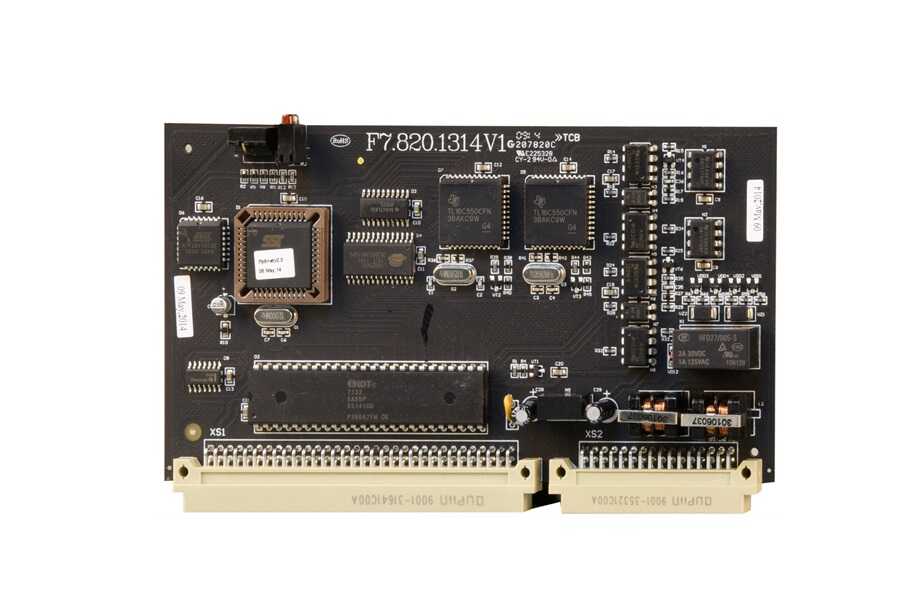

P-9945A, GST-IFP8 kontrol paneli için isteğe bağlı bir karttır ve iki fotoelektrik izolasyonlu RS485 arayüzü sağlar.

*

Kart enerjili durumda iken takılmamalı veya çıkarılmamalıdır.

*

Panel açıldığında “Network OK” ifadesi görüntülenirse, bu başarılı kayıt işleminin gerçekleştiğini gösterir.

LED Göstergeleri

*

Ana Arayüz (A1B1) İletişimi (HL1 LED):

Yeşil renkli.

RS485 ana arayüzü normal iletişimdeyken yanar veya yanıp söner.

*

Alt Arayüz (A2B2) İletişimi (HL2 LED):

Kırmızı renkli.

RS485 alt arayüzü normal iletişimdeyken sabit olarak yanar.

Bağlantı ve Kablolama

*

P-9945A, GST-IFP8 çevrim kartına takılabilir.

*

DIP anahtarı, 1. konuma ayarlanmalıdır.

*

Çevrimlerin bağlantısı:

O- -> I-

O+ -> I+

I+ -> O+

I- -> O-

Montaj

*

Kartın montajı, ana kart üzerindeki çevrim kartı yuvasına sabitlenir.

*

Bükümlü çift kablo kullanılarak halka ağı oluşturulmalıdır.

Uygulama

*

P-9945A Çevrim Kartı, Loop Board üzerindeki yuvaya sabitlenmelidir.

*

Bu kartlar, bükümlü çift kablo kullanılarak halka ağı oluşturur.

Teknik Özellikler

İletişim Arayüzü :

İki RS485 arayüzü

İletişim Mesafesi :

İki komşu düğüm arası maksimum 1200m

Ağ Kapasitesi :

Maksimum 32 GST serisi kontrol paneli

İletişim Hızı (Baud Rate) :

4800bps

İletişim Ortamı :

1.0 mm² veya üzeri bükümlü çift kablo, tercihen korumalı kablo önerilir

Çevresel Sıcaklık :

0℃ ~ +40℃

Bağıl Nem :

≤ %95, yoğuşmasız

Montaj :

Çevrim kartı yuvasına vidalar ile sabitlenir

WEEE Bilgisi :

2012/19/EU (WEEE direktifi). Bu ürünler geri dönüştürülmeli ve yerel atık toplama noktalarına iade edilmelidir.

Garanti

*

Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır.

*

Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.

*

Herhangi bir yetkili bayi veya çalışan garanti koşullarını değiştiremez.

*

Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin.
