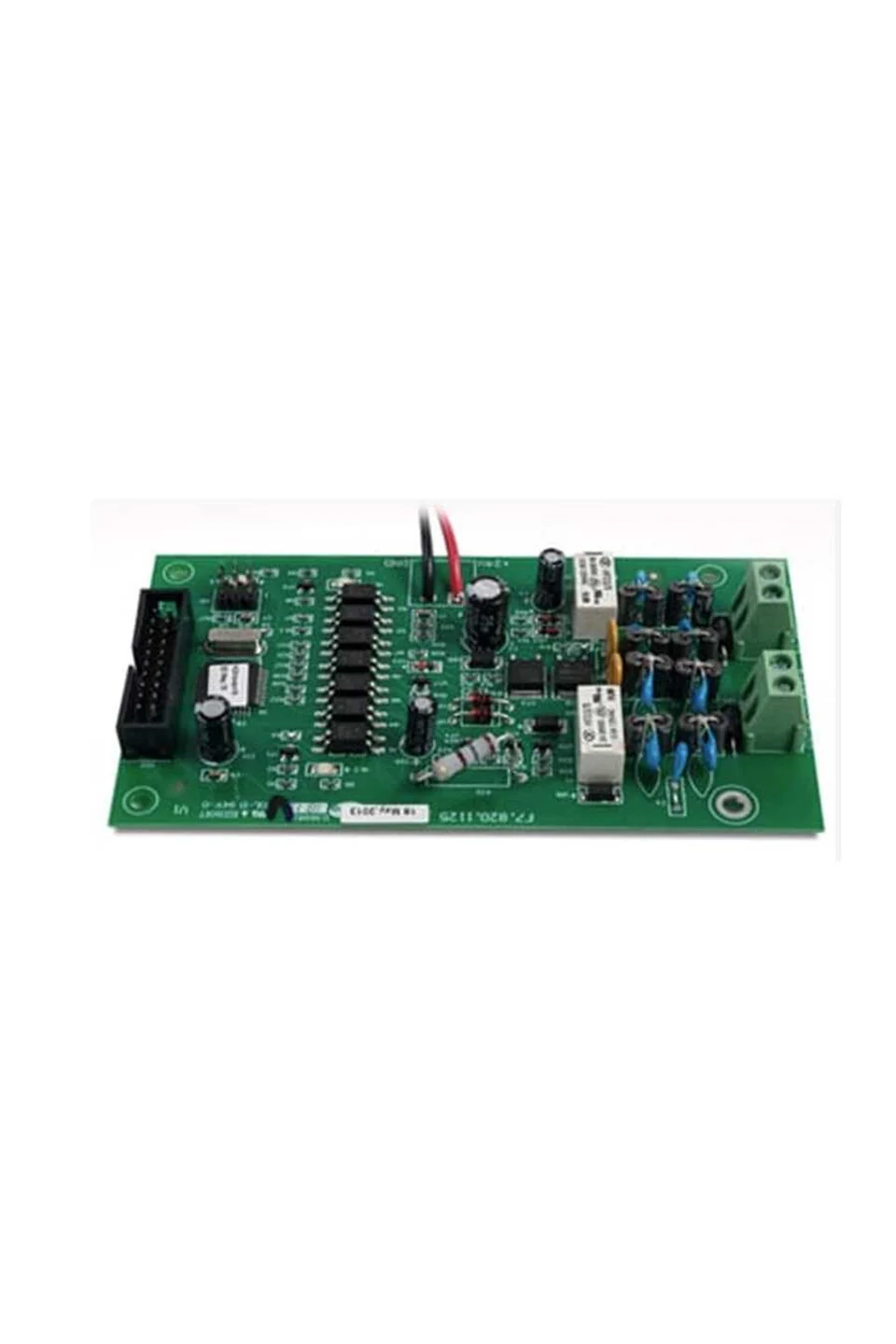

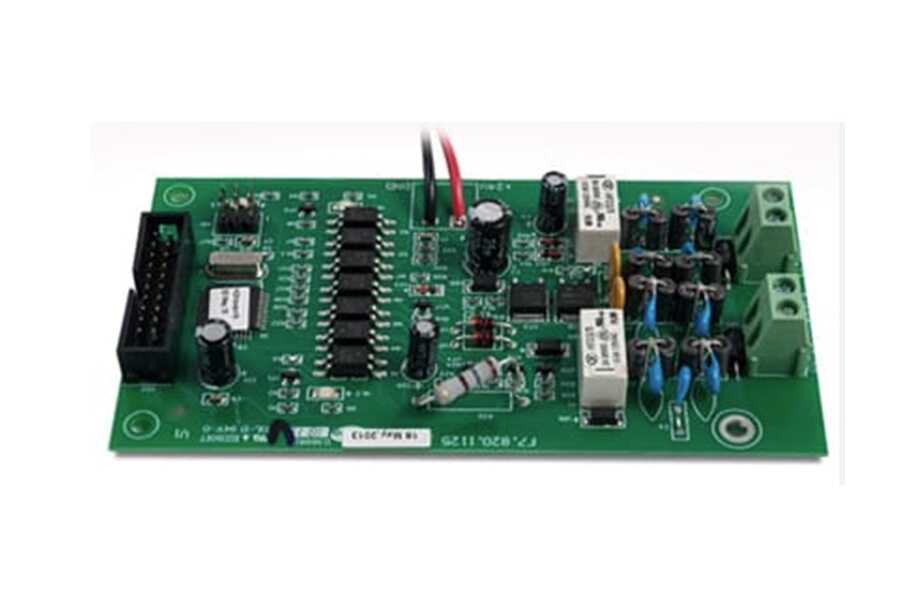

LC200 - Akıllı Adresli Loop Genişletme Kartı

*

Çevrim cihazlarına bağlanabilir.

*

Sisteme 242 adreslenebilir cihaz bağlamak için ek bir çevrim ekler.

Açıklama

*

LC200 Çevrim Kartı, GST200 Serisi Kontrol Panelleri için isteğe bağlı bir karttır.

*

Sisteme daha fazla cihaz bağlamak için ek çevrimlerin genişletilmesini

sağlar.

*

Tek

kart, yalnızca bir kontrol panelinde kullanılır.

*

Enerjili durumda kart takılmamalı veya çıkarılmamalıdır.

Kayıtlı cihazları görüntüleme:

Kontrol panelinin türüne bağlı olarak menü seçeneği seçilmelidir.

Menü Seçenekleri:

BROWSE -> 1 Cihazları Gözden Geçir -> 1 Çevrim Cihazları -> Çevrim1, Çevrim2

Yön tuşları ile seçin ve Enter tuşuna basın.

Alternatif olarak:

BROWSE -> 1 Çevrim Gözden Geçir -> Çevrim1, Çevrim2

Yön tuşları ile seçin ve Enter tuşuna basın.

Başka bir yöntem:

MODE -> 1 Durum Oku -> 2 Sistem Noktası -> 1. Çevrim1, 2. Çevrim2

İlgili içeriği gözden geçirmek için 1 veya 2 numaralı tuşlara basın.

LED Göstergeler:

HL1 LED (Kırmızı): Çevrimler arasında geçiş yaparken yanar.

HL2 LED (Kırmızı): Çevrim girişi kesildiğinde yanar.

HL3 LED (Kırmızı): Ana kart ile iletişim kurarken yanar.

Bağlantı ve Kablolama

Ana Kart Bağlantısı:

GST 200 Serisi Ana Kartı -> LC200

Düz Kablo:

HF-20

Güç Yönetim Kartı Bağlantısı:

GST 200 Serisi Güç Yönetim Kartı -> LC200

Güç Bağlantıları:

+24V, GND

Çevrim Arayüzü Bağlantısı:

LC200 -> Çevrim İzolatörü -> Adreslenebilir Alan Cihazları

Not:

Çevrimde 32'den fazla cihaz varsa, bir çevrim izolatörü ekleyin.

Her izolatör maksimum 32 cihaz yönetebilir.

Kurulum

*

Kurulum yöntemleri, kontrol panelinin türüne göre farklılık gösterebilir.

*

LC200 Çevrim Kartı, kontrol panelinin kabinine vidalarla

sabitlenmelidir.

*

Çevrim

cihazlarının sayısını artırmak için genişletme gereken projeler için uygundur.

Teknik Özellikler

İletişim Arayüzü:

Çevrim arayüzü

Çalışma Sıcaklığı:

0℃ ~ +40℃

Bağıl Nem:

≤ %95, yoğuşmasız

Sorun Giderme

Problem:

Çevrim cihazları kaydedilemiyor.

Çözüm:

Z0 ve Z1 voltajlarını multimetre ile ölçün.

Voltaj 16V ile 20V arasında olmalıdır. Eğer değilse, kart arızalıdır ve değiştirilmelidir.

Garanti

*

Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır.

*

Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.

*

Herhangi bir yetkili bayi veya çalışan, garanti koşullarını değiştiremez.

*

Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin.

Özellikler

Ürün Kodu :

LC200

Ürün Tanımı :

GST200 Serisi Kontrol Panelleri için çevrim kartı, sistemde daha fazla cihaz eklemek için kullanılır.

Çevrim Cihaz Kapasitesi :

242 adreslenebilir cihaz

Kullanım Alanı :

Kontrol panellerinde, daha fazla cihaz bağlamak için çevrim genişletme gerektiren projeler

LED Göstergeler :

HL1: Çevrimler arasında geçiş yaparken yanar

HL2: Çevrim girişi kesildiğinde yanar

HL3: Ana kart ile iletişim kurarken yanar

İletişim Arayüzü :

Çevrim arayüzü

Çalışma Sıcaklığı :

0℃ ~ +40℃

Bağıl Nem :

≤ %95, yoğuşmasız

Kurulum Şekli :

Kontrol paneli kabinine vidalarla sabitlenmelidir

Sorun Giderme :

Z0 ve Z1 voltajlarını multimetre ile ölçün. 16V ile 20V arasında olmalıdır. Değilse, kart değiştirilmelidir.

Garanti :

Tasarım, malzeme ve işçilik açısından garantilidir. Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.
